Descripción general

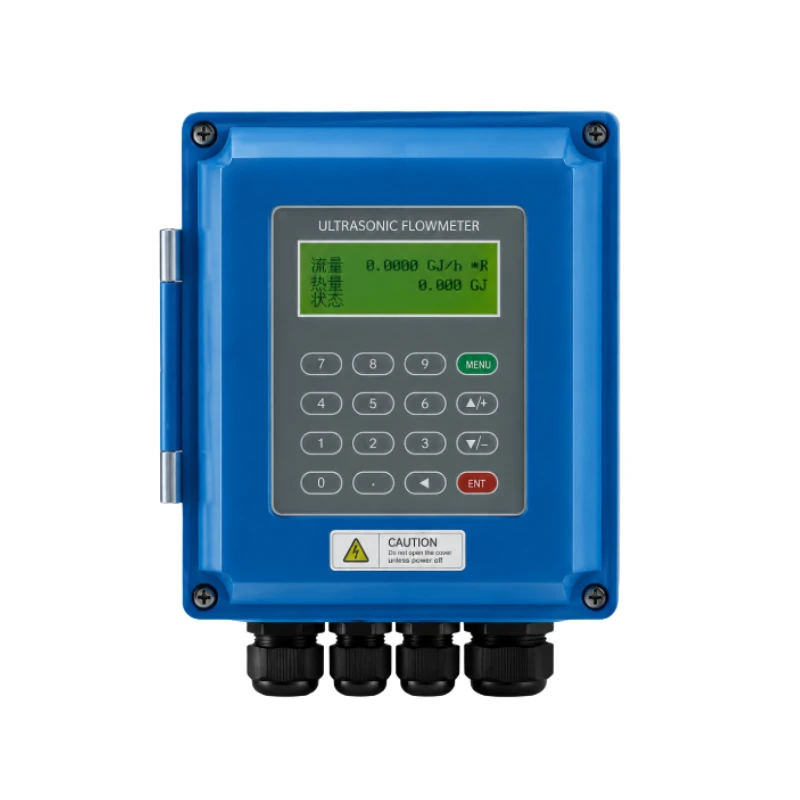

BBUFM-W es un caudalímetro ultrasónico mural para la supervisión en línea a largo plazo. La medición por tiempo de tránsito puede combinarse con transductores de pinza, de inserción o de sección de tubería para agua, aguas residuales, agua de refrigeración, aceites, productos químicos, bebidas y otros líquidos que transmiten bien los ultrasonidos.
El convertidor ofrece interfaces analógica, de pulso, de relé y RS485/Modbus aislada. Con sondas de temperatura Pt100, el sistema también puede medir energía térmica o de refrigeración.
Características principales
- Medición continua en línea con montaje mural
- Precisión de medición de ±1 %
- Tuberías de DN25 a DN6000
- Transductores de pinza, de inserción y de sección
- Medición de caudal y de energía térmica o frigorífica
- Interfaces de 4-20 mA, pulso, relé y señal
- RS485 aislado con Modbus
- Convertidor IP67 y transductores IP68
- Alimentación de CA o CC
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Principio de medición | Tiempo de tránsito ultrasónico |
| Precisión | ±1 % |
| Pantalla | LCD retroiluminada de 2 × 20 caracteres |
| Tamaño de tubería | DN25 a DN6000 |
| Materiales de tubería | Acero, acero inoxidable, hierro fundido, cobre, cemento, PVC, aluminio, fibra de vidrio y tuberías revestidas |
| Líquidos medidos | Agua, aguas residuales, agua de refrigeración, aceites, productos químicos, bebidas y otros líquidos que transmiten bien los ultrasonidos |
| Temperatura del medio | -30 a +160 °C, según el transductor |
| Rango de velocidad del flujo | 0 a ±7 m/s |
| Turbidez | ≤10000 ppm con burbujas limitadas |
| Salida analógica | Una salida de 4-20 mA |
| Salida de pulso | Una salida OCT |
| Salidas de relé | Cuatro |
| Entradas de señal | Tres entradas de 4-20 mA |
| Entrada de temperatura | Pt100 |
| Comunicación | RS485 aislado con Modbus |
| Alimentación | 8 a 36 VCC o 85 a 264 VCA |
| Consumo | 1,5 W |
| Temperatura del convertidor | -20 a +60 °C |
| Protección | Convertidor IP67; transductores IP68 |
| Dimensiones del convertidor | 132 × 150 × 85 mm |
Transductores y montaje
- Transductores de pinza para instalación sin cortar la tubería
- Transductores de inserción para medición fija permanente
- Transductores de sección de tubería para tuberías pequeñas o instalaciones estables
- Transductores de alta temperatura para medios de hasta 160 °C
- Sondas de temperatura Pt100 para medición de energía térmica y frigorífica
Aplicaciones típicas
- Supervisión fija del caudal en tuberías
- Abastecimiento de agua, drenaje y tratamiento de aguas residuales
- HVAC y medición de energía
- Agua de refrigeración y circulación industrial
- Petróleo, química y control de procesos
