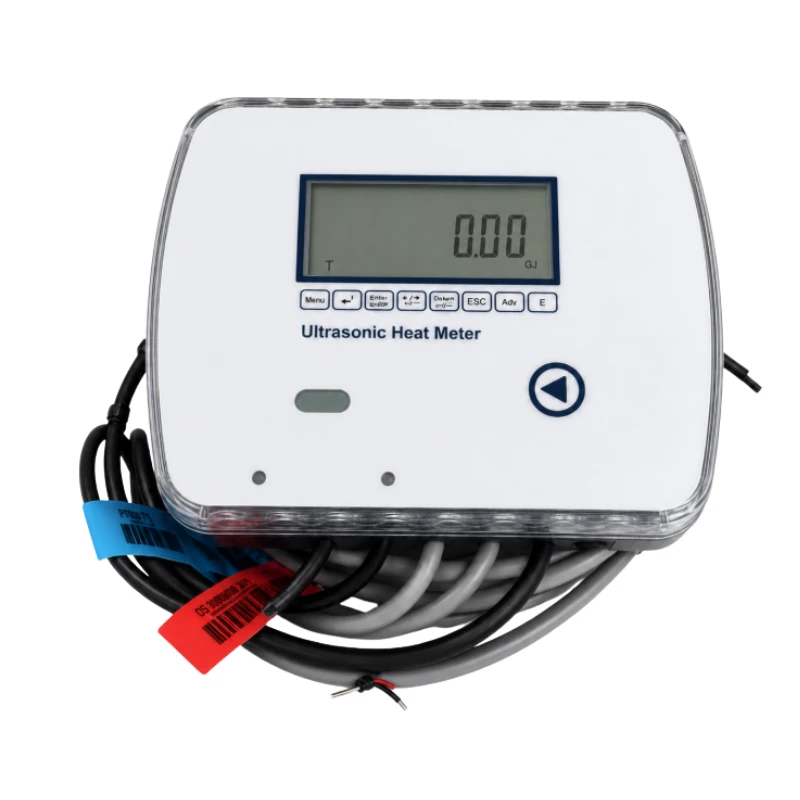

产品概述
BBUEM-P 用于 DN15～DN40 水系统的供热量和制冷量计量。仪表通过超声波测量流量，并使用安装在供回水管上的配对 PT1000 铂电阻测量温度，计算累计热量或冷量。
产品采用管段式安装，表体可选铜或不锈钢，支持红外、RS485、M-Bus 及多种可选远程通信方式，并可配置预付费功能和热量控制阀门。
产品特点
- 供热量和制冷量独立计量
- DN15～DN40 小口径管段安装
- 配对 PT1000 温度传感器
- R50 量程比
- 无机械旋转部件
- 铜或不锈钢表体可选
- 历史数据保存 18 个月
- 支持红外、RS485 和 M-Bus 通信
- 预付费和热量控制阀门可选
- 支持水平或垂直安装
流量参数
| 公称口径 | 最大流量 Qs | 常用流量 Qp | 最小流量 Qi |
|---|---|---|---|
| DN15 | 3 m³/h | 1.5 m³/h | 0.03 m³/h |
| DN20 | 5 m³/h | 2.5 m³/h | 0.05 m³/h |
| DN25 | 7 m³/h | 3.5 m³/h | 0.07 m³/h |
| DN32 | 12 m³/h | 6 m³/h | 0.12 m³/h |
| DN40 | 20 m³/h | 10 m³/h | 0.2 m³/h |
技术参数
| 参数 | 指标 |
|---|---|
| 测量介质 | 水或均质液体 |
| 公称口径 | DN15、DN20、DN25、DN32、DN40 |
| 流量计量准确度 | 2% |
| 热量表准确度等级 | 2 级或 3 级 |
| 量程比 Qp/Qi | 50 |
| 公称压力 | 1.6 MPa |
| 压力损失 | <0.015 MPa |
| 温度传感器 | 配对 PT1000 铂电阻 |
| 温度配对误差 | 0.06 ℃ |
| 供热温差范围 | 3～75 K |
| 制冷温差范围 | 2～75 K |
| 温度分辨率 | 0.01 ℃ |
| 表体材质 | 铜或不锈钢 |
| 防护等级 | IP65 |
| 电池 | 3.6 V 锂电池 |
| 电池寿命 | 6 年以上 |
| 数据存储 | 18 个月 |
| 标准通信 | 红外、RS485、M-Bus |
| 可选通信 | 4～20 mA、RF、GPRS |
| 通信协议 | Modbus、CJ/T 188 或定制协议 |
| 安装方式 | 供水管或回水管；水平或垂直 |
| 可选配置 | 预付费、远程监控、热量控制阀门 |
典型应用
- 住宅和公寓供热计量
- 小型商业建筑能源结算
- 风机盘管及支路热量计量
- 供热和制冷系统分户计量
- 预付费及远程抄表项目
