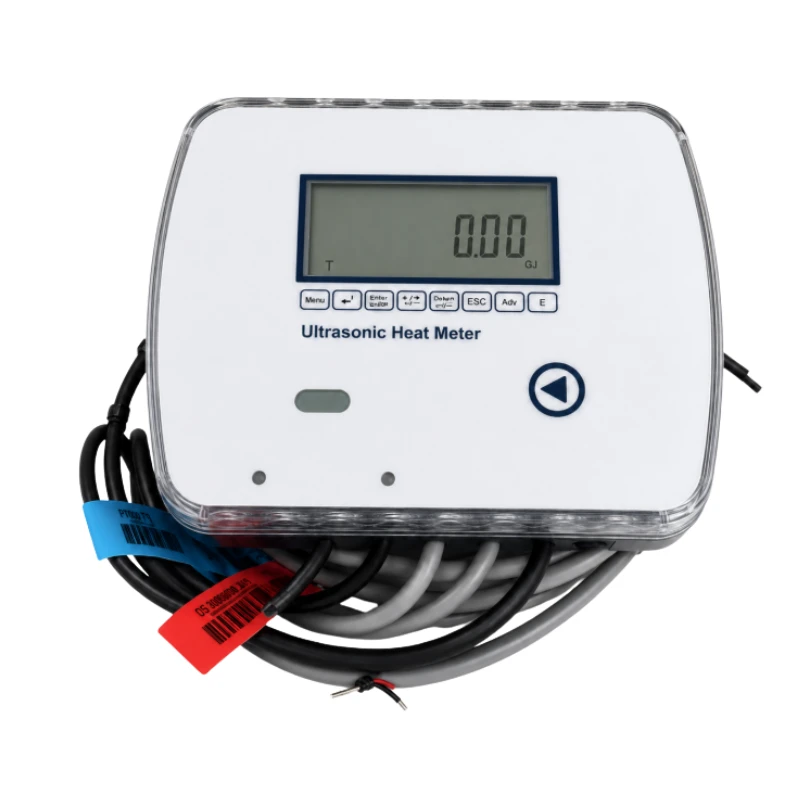

Produktübersicht
BBUEM-P misst Heiz- und Kühlenergie in DN15-bis-DN40-Wassersystemen. Die Ultraschall-Durchflussmessung wird mit abgestimmten PT1000-Platinfühlern in Vor- und Rücklauf kombiniert, um die aufsummierte Wärme- oder Kälteenergie zu berechnen.
Das Messgerät wird inline mit einem Gehäuse aus Kupfer oder Edelstahl installiert. Es bietet Infrarot-, RS485- und M-Bus-Schnittstellen, optionale Fernkommunikation, Vorkassenbetrieb und ein optionales Wärmeventil.
Hauptmerkmale
- Getrennte Messung von Heiz- und Kühlenergie
- Inline-Installation für DN15 bis DN40
- Abgestimmte PT1000-Temperaturfühler
- Messbereich R50
- Keine mechanischen Drehteile
- Gehäuse aus Kupfer oder Edelstahl
- Speicherung von 18 Monaten Historie
- Infrarot-, RS485- und M-Bus-Kommunikation
- Optionaler Vorkassenbetrieb und Wärmeventil
- Horizontale oder vertikale Installation
Durchflussspezifikationen
| Nennweite | Maximaler Durchfluss Qs | Dauerdurchfluss Qp | Mindestdurchfluss Qi |
|---|---|---|---|
| DN15 | 3 m³/h | 1,5 m³/h | 0,03 m³/h |
| DN20 | 5 m³/h | 2,5 m³/h | 0,05 m³/h |
| DN25 | 7 m³/h | 3,5 m³/h | 0,07 m³/h |
| DN32 | 12 m³/h | 6 m³/h | 0,12 m³/h |
| DN40 | 20 m³/h | 10 m³/h | 0,2 m³/h |
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Messmedium | Wasser oder homogene Flüssigkeit |
| Nennweiten | DN15, DN20, DN25, DN32, DN40 |
| Genauigkeit der Durchflussmessung | 2% |
| Genauigkeitsklasse des Energiezählers | Klasse 2 oder 3 |
| Messbereich Qp/Qi | 50 |
| Nennwert des Drucks | 1,6 MPa |
| Druckverlust | <0,015 MPa |
| Temperaturfühler | Abgestimmte PT1000-Platinfühler |
| Temperaturabgleich | 0,06 °C |
| Temperaturdifferenzbereich Heizung | 3 bis 75 K |
| Temperaturdifferenzbereich Kühlung | 2 bis 75 K |
| Temperaturauflösung | 0,01 °C |
| Gehäusematerial | Kupfer oder Edelstahl |
| Schutzart | IP65 |
| Batterie | 3,6-V-Lithiumbatterie |
| Batterielebensdauer | Mehr als 6 Jahre |
| Datenspeicherung | 18 Monate |
| Standardkommunikation | Infrarot, RS485, M-Bus |
| Optionale Kommunikation | 4-20 mA, RF, GPRS |
| Kommunikationsprotokolle | Modbus, CJ/T 188 oder Custom-Protokoll |
| Installation | Vor- oder Rücklaufleitung; horizontal oder vertikal |
| Optionen | Vorkassenbetrieb, Fernüberwachung, Wärmeventil |
Typische Anwendungen
- Wärmemessung im Wohn- und Apartmentbereich
- Energieabrechnung in kleinen Gewerbegebäuden
- Fan-Coil-Einheiten und Strangmessung
- Submetering in Heiz- und Kühlsystemen
- Projekte mit Vorkasse und Fernauslesung
