Descripción general

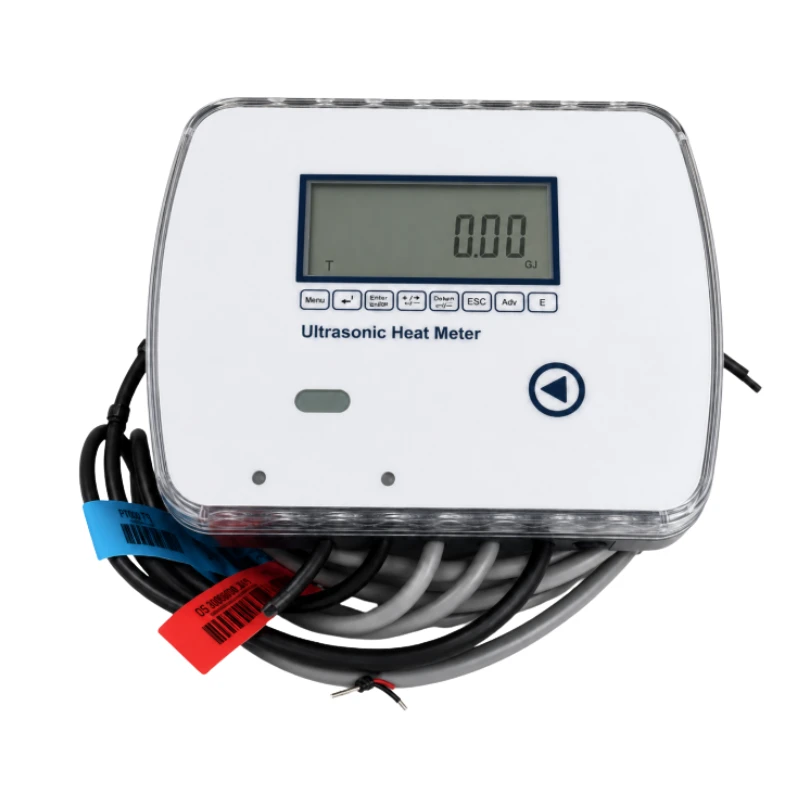

BBUEM-P mide la energía de calefacción y refrigeración en sistemas de agua DN15 a DN40. La medición ultrasónica del caudal se combina con sensores de resistencia de platino PT1000 emparejados en las tuberías de ida y retorno para calcular la energía térmica o frigorífica acumulada.
El medidor utiliza instalación en línea con cuerpo de cobre o acero inoxidable. Dispone de interfaces infrarroja, RS485, M-Bus y comunicación remota opcional, además de modo de prepago y válvula de control térmico opcional.
Características clave
- Medición separada de energía de calefacción y refrigeración
- Instalación en línea DN15 a DN40
- Sondas de temperatura PT1000 emparejadas
- Rango de medición R50
- Sin componentes mecánicos giratorios
- Cuerpo de cobre o acero inoxidable
- Almacenamiento de 18 meses de datos históricos
- Comunicaciones infrarroja, RS485 y M-Bus
- Modo de prepago y válvula de control térmico opcionales
- Instalación horizontal o vertical
Especificaciones de caudal
| Tamaño nominal | Caudal máximo Qs | Caudal permanente Qp | Caudal mínimo Qi |
|---|---|---|---|
| DN15 | 3 m³/h | 1,5 m³/h | 0,03 m³/h |
| DN20 | 5 m³/h | 2,5 m³/h | 0,05 m³/h |
| DN25 | 7 m³/h | 3,5 m³/h | 0,07 m³/h |
| DN32 | 12 m³/h | 6 m³/h | 0,12 m³/h |
| DN40 | 20 m³/h | 10 m³/h | 0,2 m³/h |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Medio medido | Agua o líquido homogéneo |
| Tamaños nominales | DN15, DN20, DN25, DN32, DN40 |
| Precisión de medición del caudal | 2% |
| Clase de precisión del medidor de energía | Clase 2 o clase 3 |
| Rango de medición Qp/Qi | 50 |
| Presión nominal | 1,6 MPa |
| Pérdida de carga | <0,015 MPa |
| Sensores de temperatura | Sondas de resistencia de platino PT1000 emparejadas |
| Emparejamiento de temperatura | 0,06 °C |
| Rango de diferencia de temperatura en calefacción | 3 a 75 K |
| Rango de diferencia de temperatura en refrigeración | 2 a 75 K |
| Resolución de temperatura | 0,01 °C |
| Material del cuerpo | Cobre o acero inoxidable |
| Grado de protección | IP65 |
| Batería | Batería de litio de 3,6 V |
| Vida de la batería | Más de 6 años |
| Almacenamiento de datos | 18 meses |
| Comunicación estándar | Infrarroja, RS485, M-Bus |
| Comunicación opcional | 4-20 mA, RF, GPRS |
| Protocolos de comunicación | Modbus, CJ/T 188 o protocolo personalizado |
| Instalación | Tubería de ida o de retorno; horizontal o vertical |
| Configuraciones opcionales | Prepago, monitorización remota, válvula de control térmico |
Aplicaciones típicas
- Medición de calefacción residencial y en apartamentos
- Facturación energética en pequeños edificios comerciales
- Unidades fan-coil y medición en ramales
- Subcontaje en sistemas de calefacción y refrigeración
- Proyectos de prepago y lectura remota
