产品概述

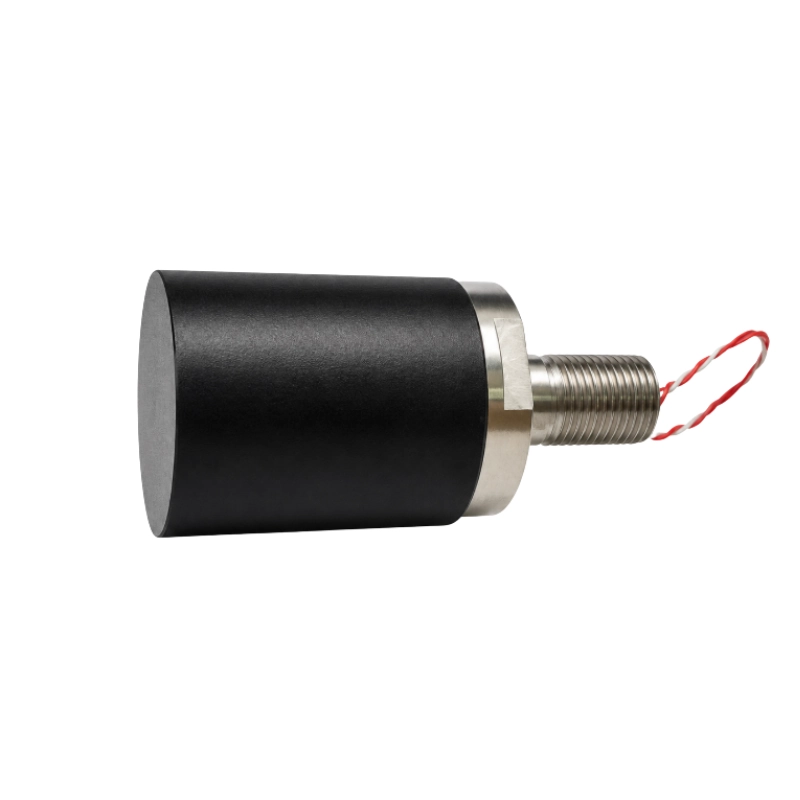

BBUA-H30K 是一款工作于 30 kHz 的水下声学换能器，具有发射和接收能力，可用于远距离水下通信、水下声信号收发及声学测量。产品采用紧凑型水下结构，水平方向覆盖 360°，适合水下通信节点、声学监测设备和实验系统集成。
产品特点
- 30 kHz 中心工作频率
- 带宽大于 10%
- 提供发射电压响应和接收灵敏度参数
- 水平方向 360° 覆盖
- IP68 防护等级
- 聚氨酯声窗
- 螺纹连接安装
- 结构紧凑，便于系统集成
技术参数
| 参数 |
数值 |
| 工作介质 |
水中 |
| 中心工作频率 |
30 kHz ±3% |
| 带宽 |
>10% |
| 发射电压响应 |
>142 dB re 1 μPa/V |
| 接收灵敏度 |
>-195 dB re 1 V/μPa |
| 水平覆盖角 |
360° |
| 垂直覆盖角 |
45°-90° |
| 静电电容 |
17.8 nF ±20% |
| 最小阻抗 |
130 Ω ±30% |
| 最大工作电压 |
<300 V |
| 工作温度 |
0-40 ℃ |
| 储存温度 |
-30-70 ℃ |
| 防护等级 |
IP68 |
| 外壳材料 |
SS306 |
| 声窗材料 |
聚氨酯 PU |
| 电缆 |
0.2 mm² 单芯聚四氟乙烯线 |
| 信号连接 |
引线焊接 |
| 安装方式 |
螺纹连接 |
接线说明
典型应用
- 远距离水下声学通信
- 水下声信号发射与接收
- 水下声学监测
- 水下实验及测试系统
- 水下设备和通信节点集成
