Hidrófono transmisor-receptor BBUA-H30K de 30 kHz

Hidrófono submarino transmisor-receptor BBUA-H30K de 30 kHz

Descripción del producto

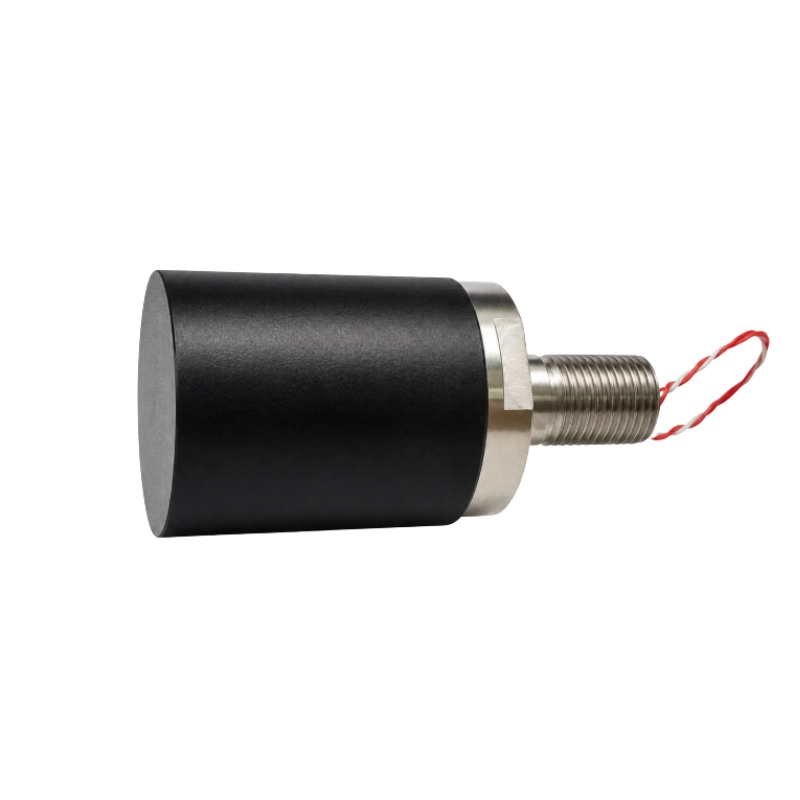

BBUA-H30K es un transductor acústico submarino de 30 kHz con capacidad de transmisión y recepción. Está diseñado para comunicación submarina de largo alcance, transmisión y recepción de señales acústicas submarinas y medición acústica. Su construcción submarina compacta y su cobertura horizontal de 360° lo hacen adecuado para nodos de comunicación, equipos de monitorización acústica e integración en sistemas de laboratorio.

Características principales

  • Frecuencia central de funcionamiento de 30 kHz
  • Ancho de banda superior al 10 %
  • Respuesta de voltaje de transmisión y sensibilidad de recepción especificadas
  • Cobertura horizontal de 360°
  • Protección IP68
  • Ventana acústica de poliuretano
  • Instalación roscada
  • Diseño compacto para integración en sistemas

Especificaciones técnicas

Parámetro Especificación
Medio de funcionamiento Agua
Frecuencia central de funcionamiento 30 kHz ±3 %
Ancho de banda >10 %
Respuesta de voltaje de transmisión >142 dB re 1 μPa/V
Sensibilidad de recepción >-195 dB re 1 V/μPa
Cobertura horizontal 360°
Cobertura vertical 45°-90°
Capacitancia estática 17,8 nF ±20 %
Impedancia mínima 130 Ω ±30 %
Tensión máxima de funcionamiento <300 V
Temperatura de funcionamiento 0-40 °C
Temperatura de almacenamiento -30-70 °C
Grado de protección IP68
Material de la carcasa SS306
Material de la ventana acústica Poliuretano PU
Cable Cable PTFE de un conductor de 0,2 mm²
Conexión de señal Conductores soldados
Instalación Conexión roscada

Conexión de cables

Color del cable Función
Rojo Positivo
Blanco Negativo

Aplicaciones típicas

  • Comunicación acústica submarina de largo alcance
  • Transmisión y recepción de señales acústicas submarinas
  • Monitorización acústica submarina
  • Sistemas submarinos de laboratorio y prueba
  • Integración en equipos y nodos de comunicación submarinos
