BBUA-H30K 30-kHz-Sende-Empfangs-Hydrofon

BBUA-H30K 30-kHz-Sende-Empfangs-Hydrofon für den Unterwassereinsatz

Produktübersicht

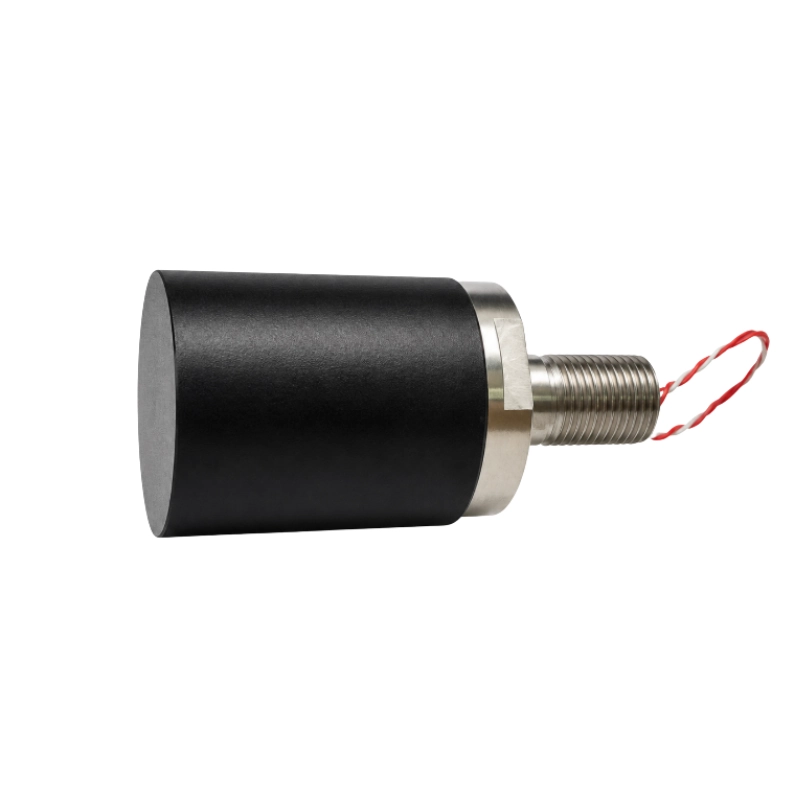

BBUA-H30K ist ein 30-kHz-Unterwasser-Schallwandler mit Sende- und Empfangsfunktion. Er ist für die Unterwasser-Kommunikation über große Entfernungen, die Übertragung und den Empfang von Unterwasserschallsignalen sowie für akustische Messungen ausgelegt. Seine kompakte Unterwasserkonstruktion und die 360°-Horizontalabdeckung machen ihn geeignet für Kommunikationsknoten, akustische Überwachungssysteme und Laborsysteme.

Hauptmerkmale

  • 30-kHz-Zentralfrequenz
  • Bandbreite größer als 10 %
  • Definierte Sende-Spannungsantwort und Empfangsempfindlichkeit
  • 360° horizontale Abdeckung
  • IP68-Schutz
  • Polyurethan-Schallfenster
  • Gewindemontage
  • Kompaktes Design für die Systemintegration

Technische Spezifikationen

Parameter Spezifikation
Betriebsmedium Wasser
Zentrale Betriebsfrequenz 30 kHz ±3 %
Bandbreite >10 %
Sende-Spannungsantwort >142 dB re 1 μPa/V
Empfangsempfindlichkeit >-195 dB re 1 V/μPa
Horizontale Abdeckung 360°
Vertikale Abdeckung 45°-90°
Statische Kapazität 17,8 nF ±20 %
Minimale Impedanz 130 Ω ±30 %
Maximale Betriebsspannung <300 V
Betriebstemperatur 0-40 °C
Lagertemperatur -30-70 °C
Schutzart IP68
Gehäusematerial SS306
Material des Schallfensters Polyurethan PU
Kabel 0,2 mm² einadriger PTFE-Draht
Signalschnittstelle Gelötete Leitungen
Montage Gewindeanschluss

Verdrahtung

Drahtfarbe Funktion
Rot Positiv
Weiß Negativ

Typische Anwendungen

  • Unterwasser-Kommunikation über große Entfernungen
  • Übertragung und Empfang von Unterwasserschallsignalen
  • Unterwasser-Akustiküberwachung
  • Unterwasser-Labor- und Prüfsysteme
  • Integration in Unterwassergeräte und Kommunikationsknoten
