Présentation du produit

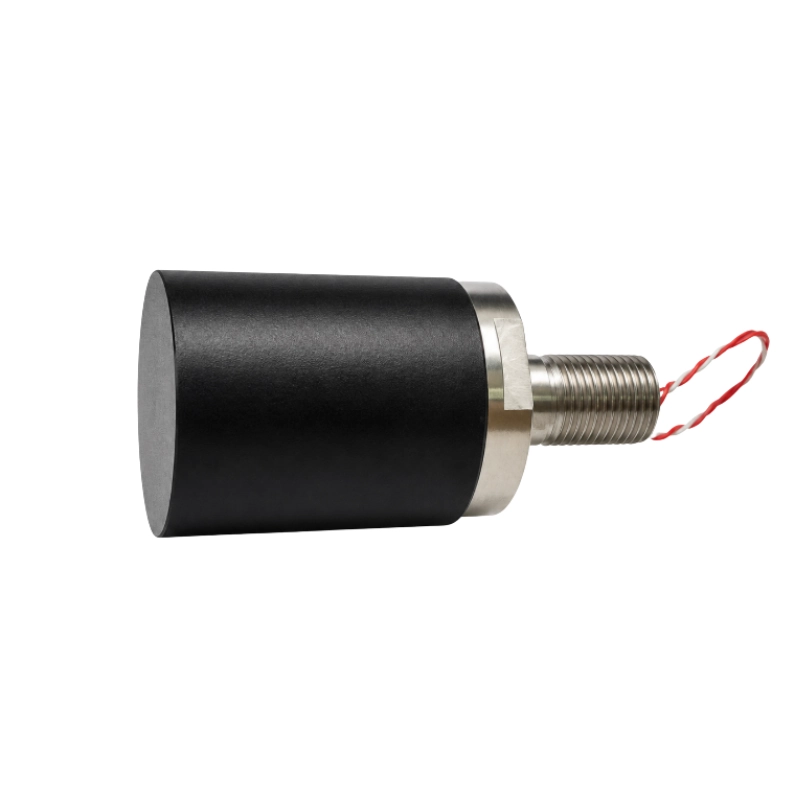

Le BBUA-H30K est un transducteur acoustique sous-marin de 30 kHz capable d’émettre et de recevoir. Il est conçu pour la communication sous-marine à longue portée, l’émission et la réception de signaux acoustiques ainsi que les mesures acoustiques. Sa construction compacte et sa couverture horizontale de 360° conviennent aux nœuds de communication, aux équipements de surveillance et aux systèmes de laboratoire.
Caractéristiques principales
- Fréquence centrale de service de 30 kHz
- Bande passante supérieure à 10 %
- Réponse en tension d’émission et sensibilité de réception spécifiées
- Couverture horizontale de 360°
- Protection IP68
- Fenêtre acoustique en polyuréthane
- Montage fileté
- Conception compacte pour l’intégration système
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Milieu de fonctionnement | Eau |
| Fréquence centrale de service | 30 kHz ±3 % |
| Bande passante | >10 % |
| Réponse en tension d’émission | >142 dB re 1 μPa/V |
| Sensibilité de réception | >-195 dB re 1 V/μPa |
| Couverture horizontale | 360° |
| Couverture verticale | 45°-90° |
| Capacité statique | 17,8 nF ±20 % |
| Impédance minimale | 130 Ω ±30 % |
| Tension de service maximale | <300 V |
| Température de service | 0 à 40 °C |
| Température de stockage | -30 à 70 °C |
| Indice de protection | IP68 |
| Matériau du boîtier | SS306 |
| Matériau de la fenêtre acoustique | Polyuréthane PU |
| Câble | Fil PTFE monoconducteur de 0,2 mm² |
| Connexion du signal | Conducteurs soudés |
| Installation | Raccord fileté |
Câblage
| Couleur du fil | Fonction |
|---|---|
| Rouge | Positif |
| Blanc | Négatif |
Applications typiques
- Communication acoustique sous-marine à longue portée
- Émission et réception de signaux acoustiques sous-marins
- Surveillance acoustique sous-marine
- Systèmes sous-marins de laboratoire et d’essai
- Intégration dans des équipements et nœuds de communication sous-marins
