产品概述

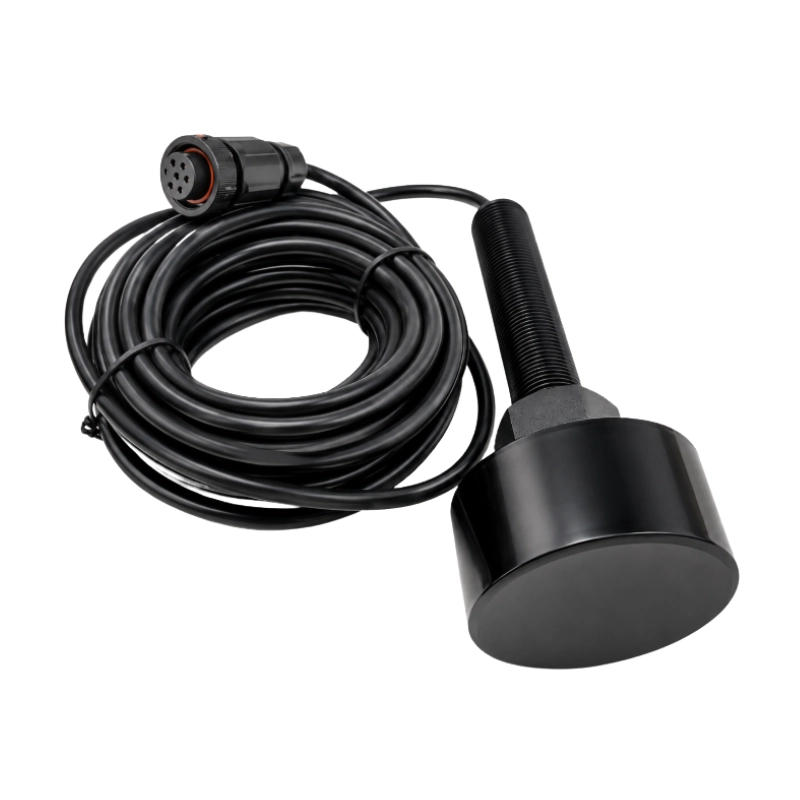

BBUA-F50K200K 是一款用于船用测深和鱼群探测的 50/200 kHz 双频水下超声波换能器。50 kHz 通道具有较宽的声束覆盖范围，200 kHz 通道具有更窄的声束，可用于集中探测和提高目标分辨能力。
产品采用耐海水外壳、四芯屏蔽电缆和防水插头，并通过 M22×1.5 螺纹安装，适合船用鱼探仪及双频水下回波检测设备。
产品特点
- 50 kHz 和 200 kHz 双频工作
- 48° 和 12° 两种声束角
- 适用于船用测深和鱼群探测
- IP68 防护等级
- ABS+PC 外壳
- 耐海水腐蚀
- 四芯屏蔽电缆和防水插头
- M22×1.5 螺纹安装
双频参数
| 参数 | 50 kHz 通道 | 200 kHz 通道 |
|---|---|---|
| 谐振频率 | 50 kHz ±4% | 200 kHz ±4% |
| 水中综合灵敏度 | >800 mV | >200 mV |
| 水中余振时间 | <1 ms | <0.5 ms |
| 声束角（-3 dB） | 48° | 12° |
| 动态电阻 | 70-110 Ω | 70-140 Ω |
通用技术参数
| 参数 | 数值 |
|---|---|
| 灵敏度测试条件 | 20 Vp-p，10 个周期，测试距离 100 mm |
| 自由电容 | 3.3 nF ±20% |
| 最大工作电压 | <500 V，脉冲，占空比 2% |
| 工作温度 | 0-50 ℃ |
| 防护等级 | IP68 |
| 外壳材料 | ABS+PC |
| 耐腐蚀性 | 耐海水 |
| 电缆 | 24 号四芯屏蔽电缆 |
| 信号接口 | 防水插头 |
| 安装方式 | M22×1.5 螺纹安装 |
典型应用
- 船用水深测量
- 鱼群探测
- 双频鱼探仪
- 水下目标回波检测
