Descripción del producto

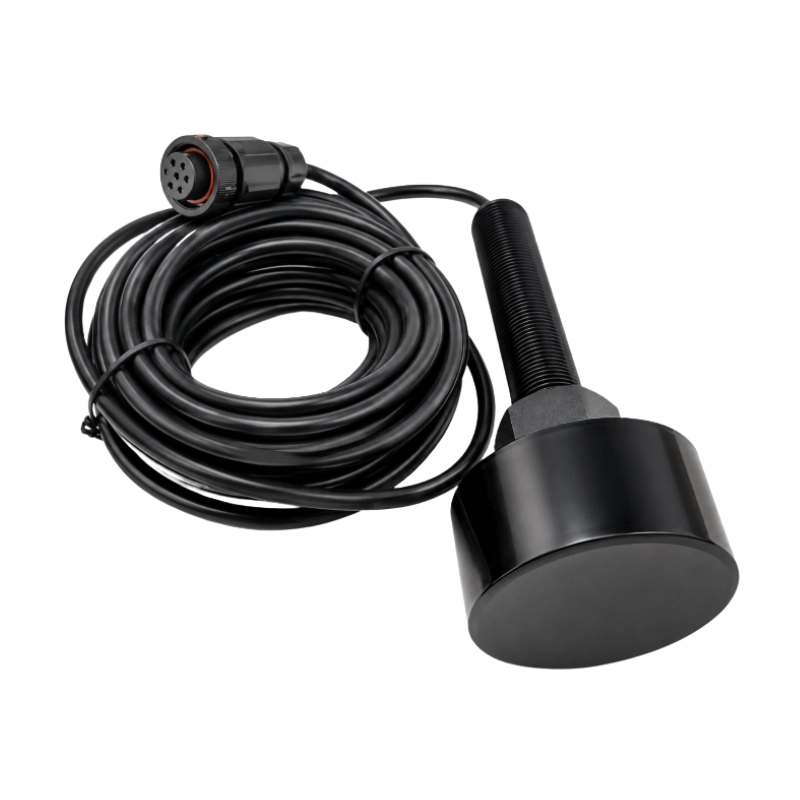

BBUA-F50K200K es un transductor ultrasónico submarino de doble frecuencia para medición de profundidad marina y detección de peces. El canal de 50 kHz ofrece una cobertura acústica más amplia, mientras que el canal de 200 kHz proporciona un haz más estrecho para una detección más concentrada y una mejor resolución del objetivo.
El transductor incorpora una carcasa resistente al agua de mar, un cable apantallado de cuatro conductores, un conector impermeable y una interfaz de montaje roscada M22×1,5. Es adecuado para sondas de pesca marinas y equipos de detección de ecos submarinos de doble frecuencia.
Características principales
- Funcionamiento de doble frecuencia a 50 kHz y 200 kHz
- Ángulos de haz de 48° y 12°
- Diseñado para medición de profundidad marina y detección de peces
- Protección IP68
- Carcasa ABS+PC
- Construcción resistente al agua de mar
- Cable apantallado de cuatro conductores y conector impermeable
- Montaje roscado M22×1,5
Especificaciones de doble frecuencia
| Parámetro | Canal de 50 kHz | Canal de 200 kHz |
|---|---|---|
| Frecuencia de resonancia | 50 kHz ±4 % | 200 kHz ±4 % |
| Sensibilidad combinada en agua | >800 mV | >200 mV |
| Tiempo de amortiguación en agua | <1 ms | <0,5 ms |
| Ángulo de haz (-3 dB) | 48° | 12° |
| Resistencia dinámica | 70-110 Ω | 70-140 Ω |
Especificaciones generales
| Parámetro | Especificación |
|---|---|
| Condiciones de prueba de sensibilidad | 20 Vp-p, 10 ciclos, distancia de prueba 100 mm |
| Capacitancia libre | 3,3 nF ±20 % |
| Tensión máxima de funcionamiento | <500 V, pulsada, ciclo de trabajo del 2 % |
| Temperatura de funcionamiento | 0-50 °C |
| Grado de protección | IP68 |
| Material de la carcasa | ABS+PC |
| Resistencia a la corrosión | Resistente al agua de mar |
| Cable | Cable apantallado de cuatro conductores 24 AWG |
| Interfaz de señal | Conector impermeable |
| Montaje | Rosca M22×1,5 |
Aplicaciones típicas
- Medición de profundidad marina
- Detección de peces
- Sondas de pesca de doble frecuencia
- Detección de ecos de objetivos submarinos
