Produktübersicht

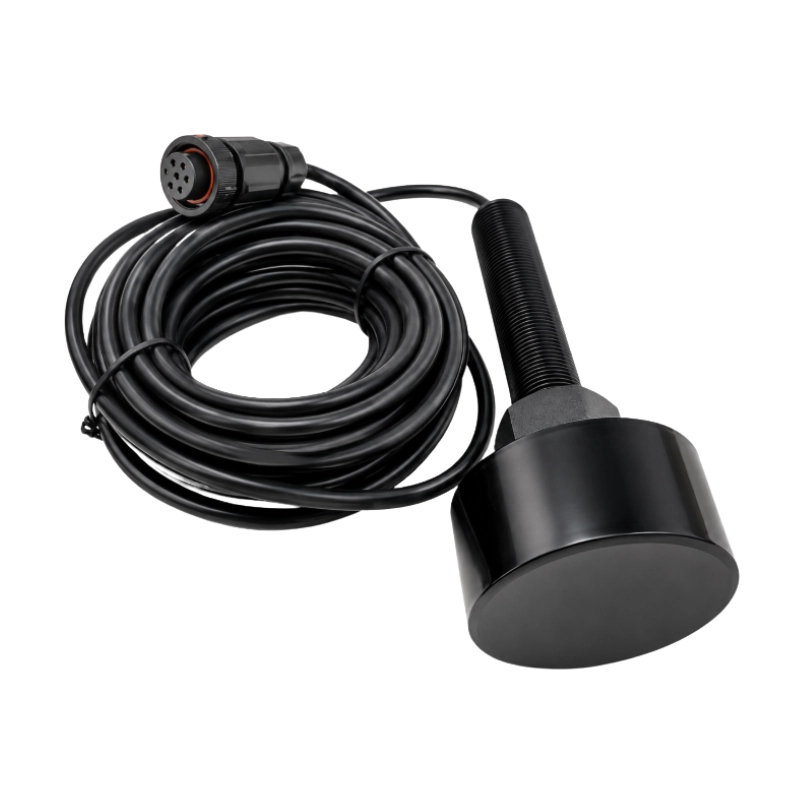

BBUA-F50K200K ist ein zweifrequenter Unterwasser-Ultraschallwandler für die marine Tiefenmessung und Fischortung. Der 50-kHz-Kanal bietet eine breitere akustische Abdeckung, während der 200-kHz-Kanal einen schmaleren Strahl für konzentriertere Erkennung und bessere Zielauflösung liefert.
Der Wandler verfügt über ein seewasserbeständiges Gehäuse, ein vieradriges geschirmtes Kabel, einen wasserdichten Stecker und eine M22×1,5-Gewindebefestigung. Er eignet sich für marine Echolote und zweifrequente Unterwasser-Echoprüfgeräte.
Hauptmerkmale
- Zweifrequenzbetrieb bei 50 kHz und 200 kHz
- Strahlwinkel von 48° und 12°
- Ausgelegt für marine Tiefenmessung und Fischortung
- IP68-Schutz
- ABS+PC-Gehäuse
- Seewasserbeständige Konstruktion
- Vieradriges geschirmtes Kabel und wasserdichter Stecker
- M22×1,5-Gewindemontage
Zweifrequenz-Spezifikationen
| Parameter | 50-kHz-Kanal | 200-kHz-Kanal |
|---|---|---|
| Resonanzfrequenz | 50 kHz ±4 % | 200 kHz ±4 % |
| Kombinierte Empfindlichkeit im Wasser | >800 mV | >200 mV |
| Abklingzeit im Wasser | <1 ms | <0,5 ms |
| Strahlwinkel (-3 dB) | 48° | 12° |
| Dynamischer Widerstand | 70-110 Ω | 70-140 Ω |
Allgemeine Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Empfindlichkeits-Prüfbedingungen | 20 Vp-p, 10 Zyklen, Prüfabstand 100 mm |
| Freie Kapazität | 3,3 nF ±20 % |
| Maximale Betriebsspannung | <500 V, gepulst, 2 % Tastverhältnis |
| Betriebstemperatur | 0-50 °C |
| Schutzart | IP68 |
| Gehäusematerial | ABS+PC |
| Korrosionsbeständigkeit | Seewasserbeständig |
| Kabel | Vieradriges geschirmtes 24-AWG-Kabel |
| Signalschnittstelle | Wasserdichter Stecker |
| Montage | M22×1,5-Gewinde |
Typische Anwendungen
- Marine Tiefenmessung
- Fischortung
- Zweifrequenz-Echolote
- Unterwasser-Ziel-Echoerkennung
