Présentation du produit

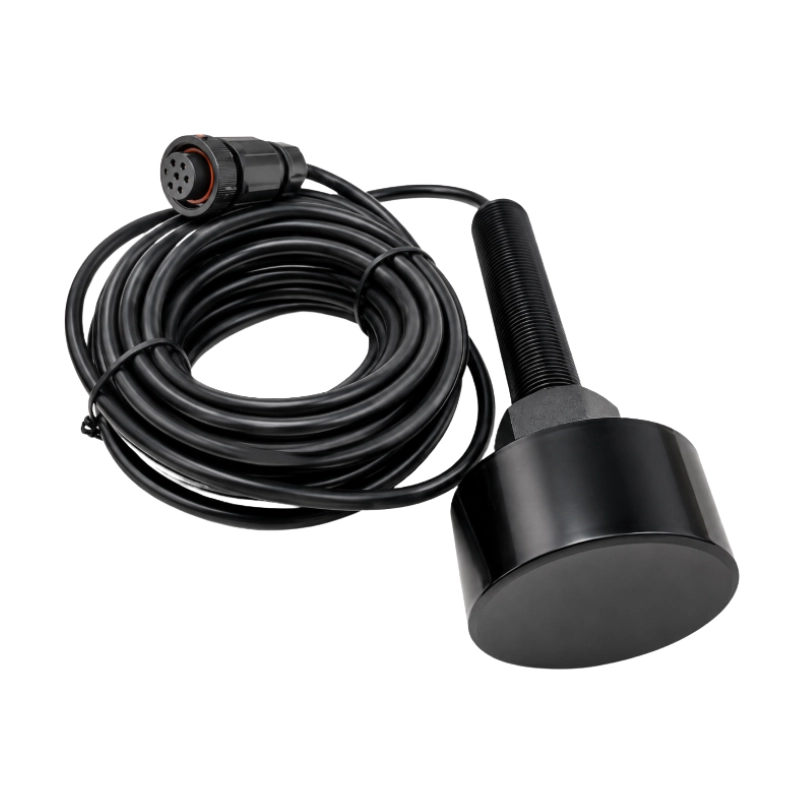

Le BBUA-F50K200K est un transducteur ultrasonore sous-marin double fréquence destiné à la mesure de profondeur marine et à la détection de poissons. Le canal de 50 kHz offre une couverture acoustique plus large, tandis que le canal de 200 kHz fournit un faisceau plus étroit pour une détection concentrée et une meilleure résolution des cibles.
Le transducteur dispose d’un boîtier résistant à l’eau de mer, d’un câble blindé à quatre conducteurs, d’un connecteur étanche et d’un montage fileté M22×1,5. Il convient aux sondeurs de pêche marins et aux équipements de détection d’échos sous-marins double fréquence.
Caractéristiques principales
- Fonctionnement double fréquence à 50 et 200 kHz
- Angles de faisceau de 48° et 12°
- Conçu pour la mesure de profondeur marine et la détection de poissons
- Protection IP68
- Boîtier ABS+PC
- Construction résistante à l’eau de mer
- Câble blindé à quatre conducteurs et connecteur étanche
- Montage fileté M22×1,5
Caractéristiques double fréquence
| Paramètre | Canal 50 kHz | Canal 200 kHz |
|---|---|---|
| Fréquence de résonance | 50 kHz ±4 % | 200 kHz ±4 % |
| Sensibilité combinée dans l’eau | >800 mV | >200 mV |
| Temps de décroissance dans l’eau | <1 ms | <0,5 ms |
| Angle du faisceau (-3 dB) | 48° | 12° |
| Résistance dynamique | 70-110 Ω | 70-140 Ω |
Caractéristiques générales
| Paramètre | Spécification |
|---|---|
| Conditions d’essai de sensibilité | 20 V crête à crête, 10 cycles, distance d’essai 100 mm |
| Capacité libre | 3,3 nF ±20 % |
| Tension de service maximale | <500 V, impulsions, rapport cyclique 2 % |
| Température de service | 0 à 50 °C |
| Indice de protection | IP68 |
| Matériau du boîtier | ABS+PC |
| Résistance à la corrosion | Résistant à l’eau de mer |
| Câble | Câble blindé quatre conducteurs 24 AWG |
| Interface de signal | Connecteur étanche |
| Montage | Filetage M22×1,5 |
Applications typiques
- Mesure de profondeur marine
- Détection de poissons
- Sondeurs de pêche double fréquence
- Détection d’échos de cibles sous-marines
