用于风速测量的 49 kHz 超声声程

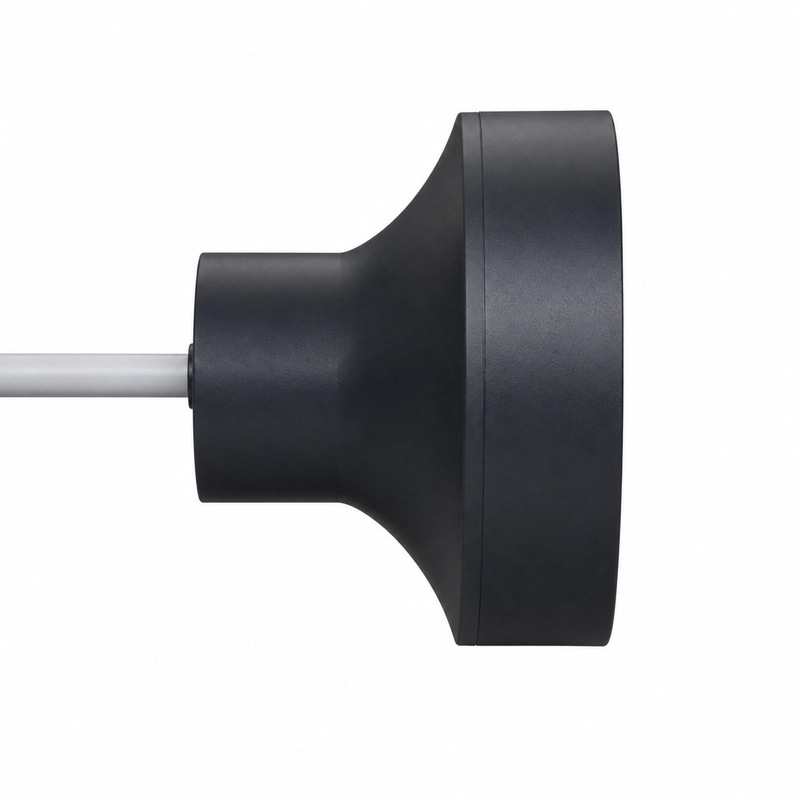

BBFM-V49K 适用于二维和三维超声风速仪、气象监测、通风系统气流测量及工业风道监测。其中心频率为 49 kHz ±5%，规定参考量程为 0.35～8 m。
该换能器在 -3 dB 下的半功率波束角为 11.2° ±10%。设计测量组件时，应依据这一波束宽度与所需声程确定换能器间距和对准关系。
技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-V49K |
| 中心频率 | 49 kHz ±5% |
| 建议量程 | 0.35～8 m |
| 最小阻抗 | 230 Ω ±20% |
| 电容量 | 2400 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <1500 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤10 公斤或 1 MPa |
| 半功率波束角 | 11.2° ±10%（-3 dB） |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 210 g ±5%（线长 25 cm） |
规定的监测应用
- 二维和三维超声风速仪
- 气象监测
- 通风系统气流测量
- 工业风道监测
集成核对
发射与接收电路应匹配 230 Ω ±20% 的最小阻抗以及 1 kHz 下 2400 pF ±20% 的电容量，峰值电压必须低于 1500 Vpp。
应依据产品结构图核对安装接口和对准关系。工作条件需保持在 -40～+80℃、不高于 10 公斤或 1 MPa 的范围内，并维持规定的 IP68 防护等级。
