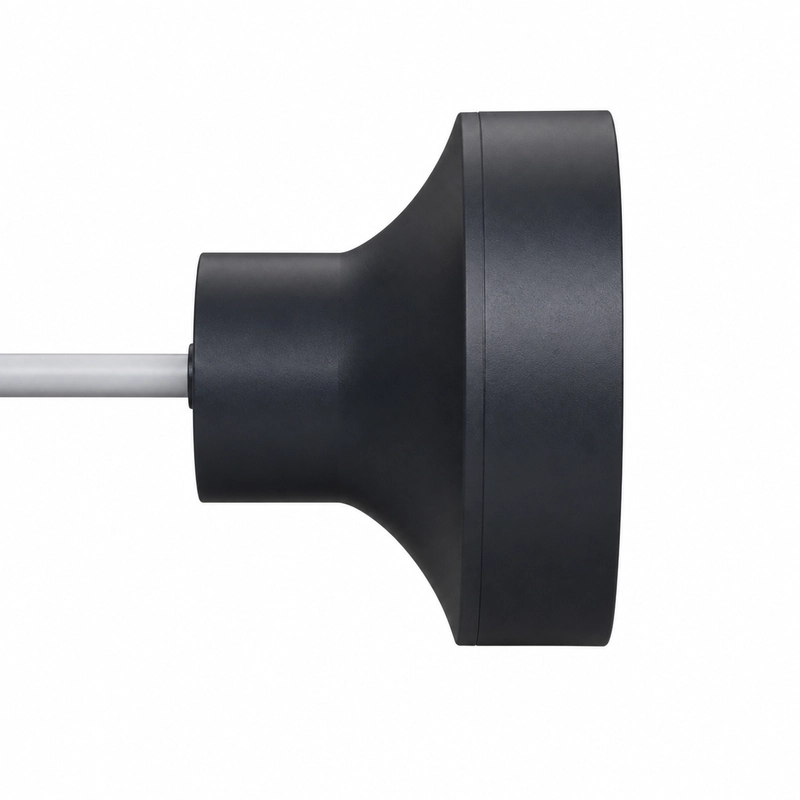

49-kHz-Ultraschallstrecke für die Windmessung
Der BBFM-V49K ist für 2D- und 3D-Ultraschallanemometer, Wetterüberwachung, Luftstrommessung in Lüftungen und die Überwachung industrieller Kanäle vorgesehen. Die Mittenfrequenz beträgt 49 kHz ±5%, der Referenzbereich 0,35 bis 8 m.
Die Halbwertsbreite ist mit 11,2° ±10% bei -3 dB angegeben. Diese Breite und der benötigte Schallweg bestimmen Abstand und Ausrichtung der Wandler im Messaufbau.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V49K |
| Mittenfrequenz | 49 kHz ±5% |
| Empfohlener Bereich | 0,35 bis 8 m |
| Minimale Impedanz | 230 Ω ±20% |
| Kapazität | 2400 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1500 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤10 kgf oder 1 MPa |
| Halbwertsbreite | 11,2° ±10% bei -3 dB |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 210 g ±5% mit 25-cm-Kabel |
Angegebene Überwachungsanwendungen
- 2D- und 3D-Ultraschallanemometer
- Wetterüberwachung
- Luftstrommessung in Lüftungsanlagen
- Überwachung industrieller Luftkanäle
Prüfpunkte für die Einbindung
Die Sende- und Empfangselektronik ist auf die minimale Impedanz von 230 Ω ±20% und die Kapazität von 2400 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 1500 Vpp bleiben.
Anhand der Produktmaßzeichnung sind Schnittstelle und Ausrichtung zu prüfen. Der Betrieb muss zwischen -40 und +80°C und bei höchstens 10 kgf beziehungsweise 1 MPa erfolgen; dabei ist die angegebene Schutzart IP68 zu erhalten.
