Trayectoria ultrasónica de 49 kHz para medir el viento

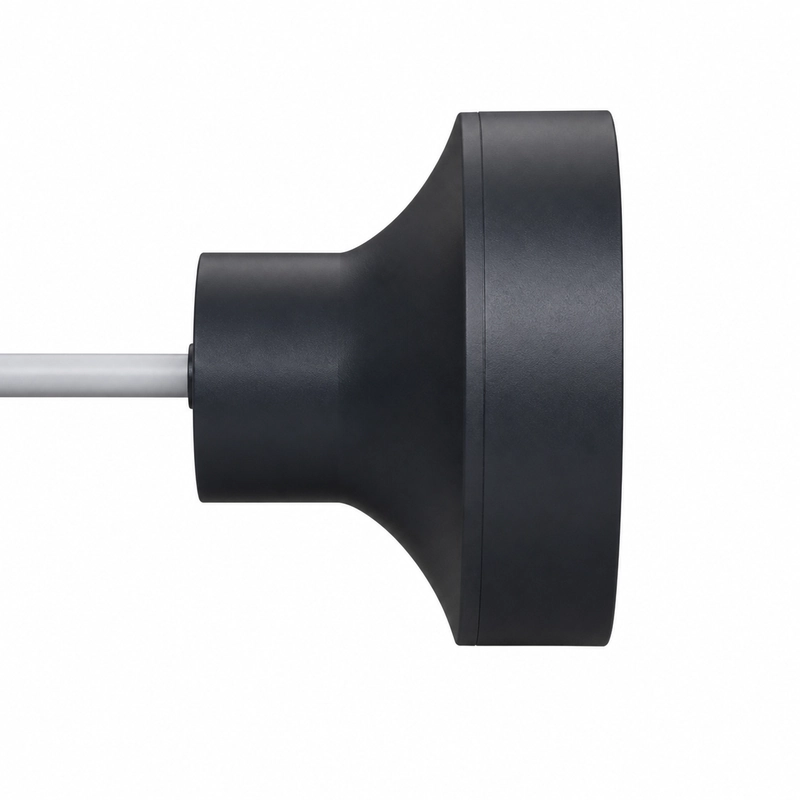

El BBFM-V49K está destinado a anemómetros ultrasónicos 2D y 3D, vigilancia meteorológica, medición de aire en ventilación y control de conductos industriales. Su frecuencia central es de 49 kHz ±5% y el alcance de referencia es de 0,35 a 8 m.
El ángulo de haz a media potencia es de 11,2° ±10% a -3 dB. Esta anchura y la trayectoria acústica necesaria deben definir la separación y alineación de los transductores.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-V49K |
| Frecuencia central | 49 kHz ±5% |
| Alcance recomendado | 0,35 a 8 m |
| Impedancia mínima | 230 Ω ±20% |
| Capacitancia | 2400 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1500 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤10 kgf o 1 MPa |
| Ángulo a media potencia | 11,2° ±10% a -3 dB |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 210 g ±5% con cable de 25 cm |
Aplicaciones de monitorización especificadas
- Anemómetros ultrasónicos 2D y 3D
- Vigilancia meteorológica
- Medición de aire en sistemas de ventilación
- Control de conductos industriales
Comprobaciones de integración
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 230 Ω ±20% y a la capacitancia de 2400 pF ±20% a 1 kHz. La tensión de pico debe ser inferior a 1500 Vpp.
El plano dimensional permite comprobar la interfaz y la alineación. El funcionamiento debe mantenerse entre -40 y +80°C y a un máximo de 10 kgf o 1 MPa, conservando el grado de protección IP68 indicado.
