Trajet ultrasonore à 49 kHz pour la mesure du vent

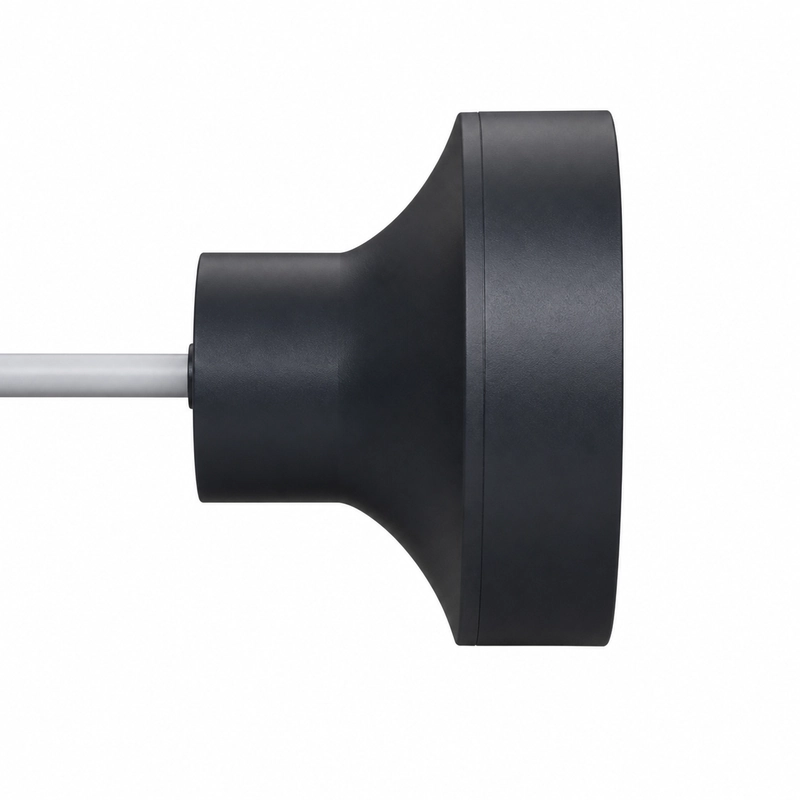

Le BBFM-V49K est destiné aux anémomètres ultrasonores 2D et 3D, au suivi météorologique, à la mesure des flux d’air en ventilation et à la surveillance des conduits industriels. Sa fréquence centrale est de 49 kHz ±5% et sa portée de référence de 0,35 à 8 m.
L’angle de faisceau à mi-puissance est de 11,2° ±10% à -3 dB. Cette largeur et le trajet acoustique requis doivent déterminer l’espacement et l’alignement des transducteurs.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V49K |
| Fréquence centrale | 49 kHz ±5% |
| Portée recommandée | 0,35 à 8 m |
| Impédance minimale | 230 Ω ±20% |
| Capacité | 2400 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1500 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Angle à mi-puissance | 11,2° ±10% à -3 dB |
| Montage | Voir le plan d’encombrement du produit |
| Indice de protection | IP68 |
| Poids | 210 g ±5% avec câble de 25 cm |
Applications de surveillance indiquées
- Anémomètres ultrasonores 2D et 3D
- Suivi météorologique
- Mesure des flux d’air en ventilation
- Surveillance des conduits industriels
Contrôles d’intégration
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 230 Ω ±20% et à la capacité de 2400 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 1500 Vpp.
Le plan d’encombrement sert à contrôler l’interface et l’alignement. Le fonctionnement doit rester entre -40 et +80°C et à 10 kgf ou 1 MPa au maximum, tout en conservant l’indice IP68 indiqué.
