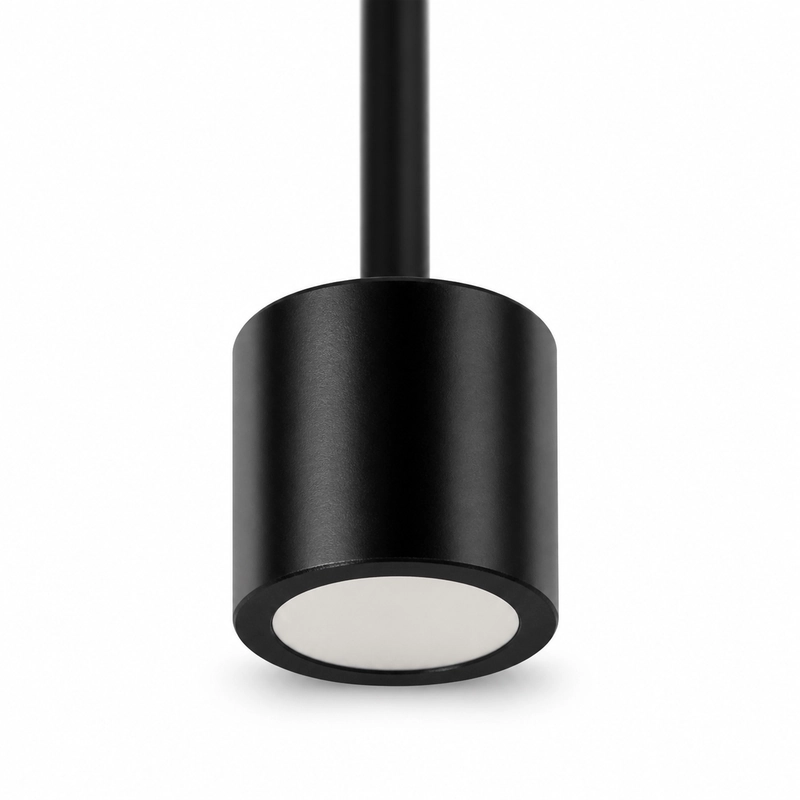

用于超声风速风向测量的紧凑型换能器
BBFM-V225K 适用于二维和三维超声风速仪、气象监测、通风系统气流测量及工业风道监测。其中心频率为 225 kHz ±5%，规定参考量程为 0.05～1.0 m。
该换能器在 -3 dB 下的半功率波束角为 9.2° ±10%。设计风速风向测量系统时，应结合这一波束几何特性与预定声程布置换能器。
技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-V225K |
| 中心频率 | 225 kHz ±5% |
| 建议量程 | 0.05～1.0 m |
| 最小阻抗 | 1600 Ω ±20% |
| 电容量 | 1200 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <500 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤3 公斤或 0.3 MPa |
| 半功率波束角 | 9.2° ±10%（-3 dB） |
| 外壳材质 | 橡胶 |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 3.7 g ±5% |
规定应用
- 二维和三维超声风速仪
- 气象监测
- 通风系统气流测量
- 工业风道监测
集成要求
发射与接收电路应匹配 1600 Ω ±20% 的最小阻抗以及 1 kHz 下 1200 pF ±20% 的电容量，峰值电压必须低于 500 Vpp。
应根据产品结构图核对安装与对准关系。工作条件需保持在 -40～+80℃、不高于 3 公斤或 0.3 MPa 的范围内，并维持规定的 IP68 防护等级。
