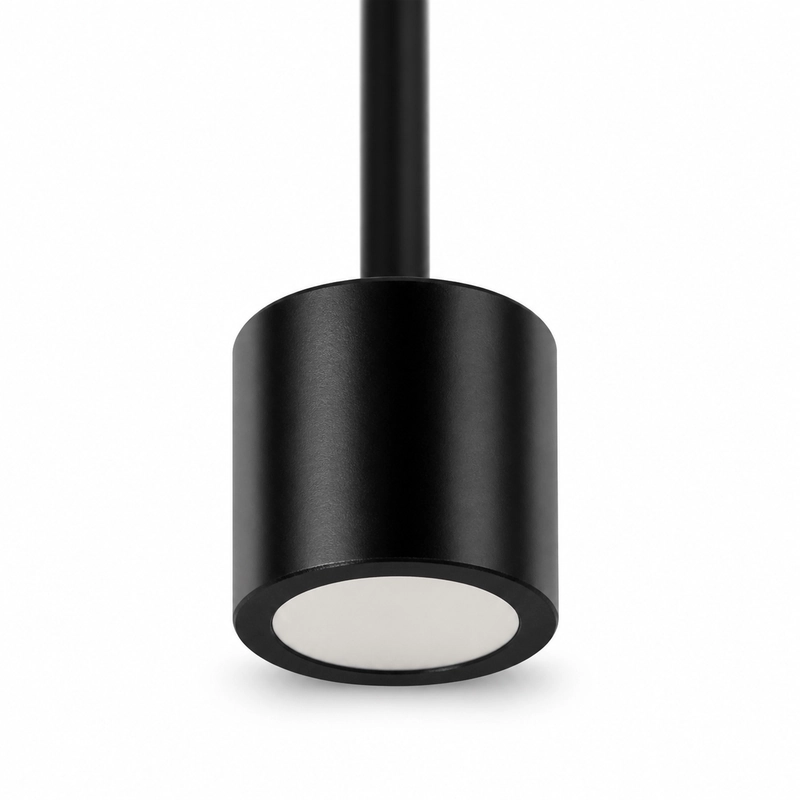

Transducteur compact pour la mesure ultrasonore du vent
Le BBFM-V225K est destiné aux anémomètres ultrasonores 2D et 3D, au suivi météorologique, à la mesure des flux d’air en ventilation et à la surveillance des conduits industriels. Sa fréquence centrale est de 225 kHz ±5% et sa portée de référence de 0,05 à 1,0 m.
L’angle de faisceau à mi-puissance est de 9,2° ±10% à -3 dB. Cette géométrie et le trajet acoustique prévu doivent guider la disposition des transducteurs dans le système.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V225K |
| Fréquence centrale | 225 kHz ±5% |
| Portée recommandée | 0,05 à 1,0 m |
| Impédance minimale | 1600 Ω ±20% |
| Capacité | 1200 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <500 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Angle à mi-puissance | 9,2° ±10% à -3 dB |
| Matériau du boîtier | Caoutchouc |
| Montage | Voir le plan d’encombrement du produit |
| Indice de protection | IP68 |
| Poids | 3,7 g ±5% |
Applications indiquées
- Anémomètres ultrasonores 2D et 3D
- Suivi météorologique
- Mesure des flux d’air en ventilation
- Surveillance des conduits industriels
Exigences d’intégration
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 1600 Ω ±20% et à la capacité de 1200 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 500 Vpp.
Le plan d’encombrement sert à vérifier le montage et l’alignement. Le fonctionnement doit rester entre -40 et +80°C et à 3 kgf ou 0,3 MPa au maximum, tout en conservant l’indice IP68 indiqué.
