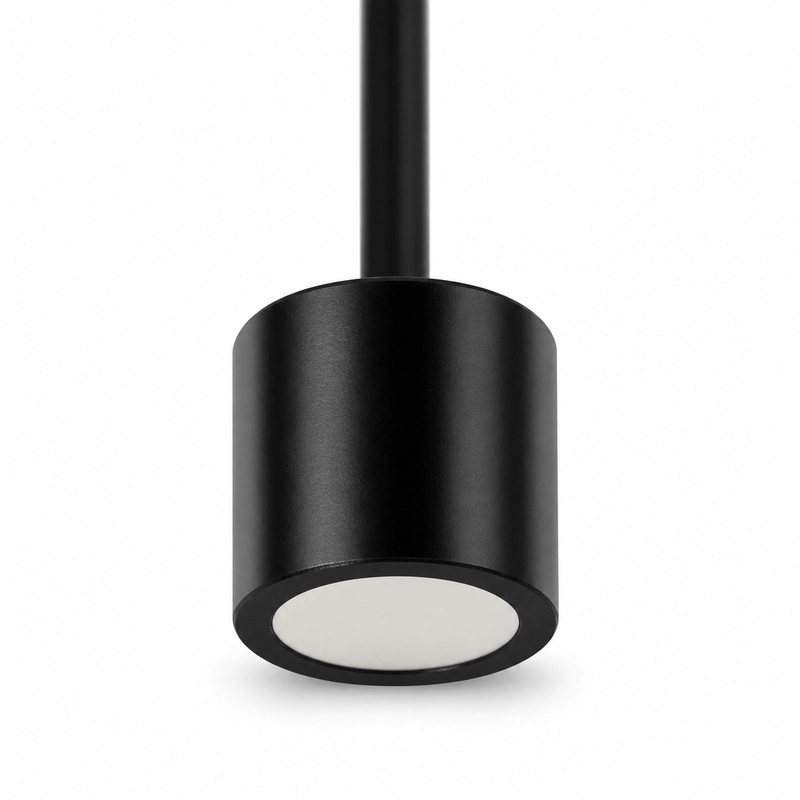

Kompakter Wandler für die Ultraschall-Windmessung
Der BBFM-V225K ist für 2D- und 3D-Ultraschallanemometer, Wetterüberwachung, Luftstrommessung in Lüftungen und die Überwachung industrieller Kanäle vorgesehen. Die Mittenfrequenz beträgt 225 kHz ±5%, der Referenzbereich 0,05 bis 1,0 m.
Die Halbwertsbreite ist mit 9,2° ±10% bei -3 dB angegeben. Diese Schallkeulengeometrie und der vorgesehene Schallweg sind bei der Anordnung der Wandler zu berücksichtigen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V225K |
| Mittenfrequenz | 225 kHz ±5% |
| Empfohlener Bereich | 0,05 bis 1,0 m |
| Minimale Impedanz | 1600 Ω ±20% |
| Kapazität | 1200 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <500 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Halbwertsbreite | 9,2° ±10% bei -3 dB |
| Gehäusematerial | Gummi |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 3,7 g ±5% |
Angegebene Anwendungen
- 2D- und 3D-Ultraschallanemometer
- Wetterüberwachung
- Luftstrommessung in Lüftungsanlagen
- Überwachung industrieller Luftkanäle
Anforderungen an die Einbindung
Die Sende- und Empfangselektronik ist auf die minimale Impedanz von 1600 Ω ±20% und die Kapazität von 1200 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 500 Vpp bleiben.
Anhand der Produktmaßzeichnung sind Montage und Ausrichtung zu prüfen. Der Betrieb muss zwischen -40 und +80°C und bei höchstens 3 kgf beziehungsweise 0,3 MPa erfolgen; dabei ist die angegebene Schutzart IP68 zu erhalten.
