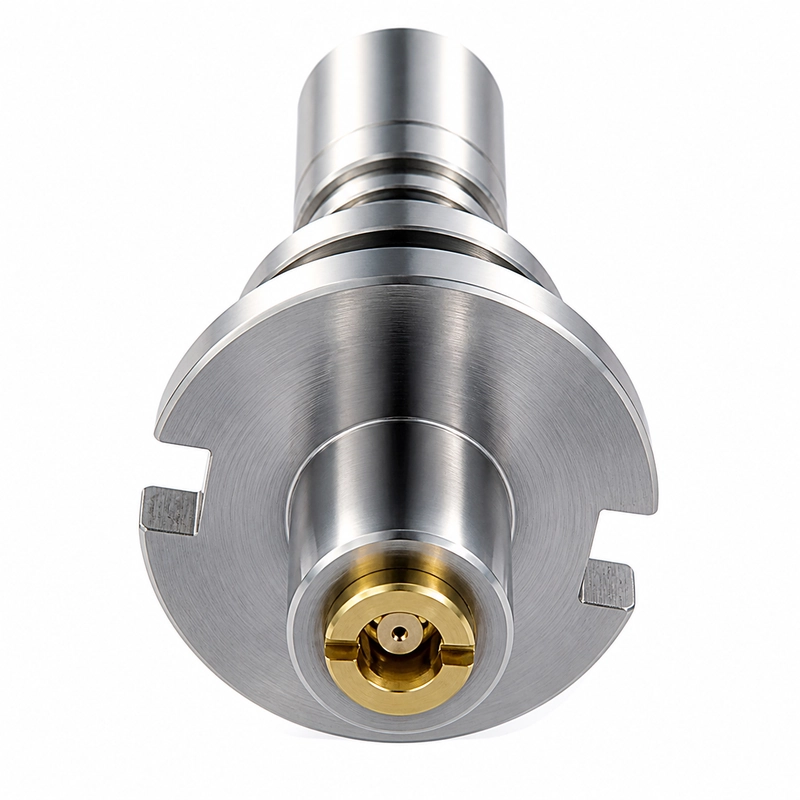

用于超声风速风向测量的 205 kHz 换能器
BBFM-V205K 适用于二维和三维超声风速仪、气象监测、通风系统气流测量及工业风道监测，规定中心频率为 205 kHz ±5%。
其 -3 dB 半功率波束角为 14.5° ±10%。设计风速风向测量组件时，应结合这一声学几何特性确定换能器对准关系和声程。
技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-V205K |
| 中心频率 | 205 kHz ±5% |
| 最小阻抗 | 800 Ω ±20% |
| 电容量 | 280 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <810 Vpp |
| 工作温度 | -40～+80℃ |
| 半功率波束角 | 14.5° ±10%（-3 dB） |
| 外壳材质 | 钛合金 |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 33 g ±5% |
规定的监测用途
- 二维和三维超声风速仪
- 气象监测
- 通风系统气流测量
- 工业风道监测
电气与机械集成
发射与接收电路应匹配 800 Ω ±20% 的最小阻抗以及 1 kHz 下 280 pF ±20% 的电容量，峰值电压必须低于 810 Vpp。
应依据产品结构图核对安装接口和对准关系。规定工作温度为 -40～+80℃，完成安装后需维持资料给出的 IP68 防护等级。
