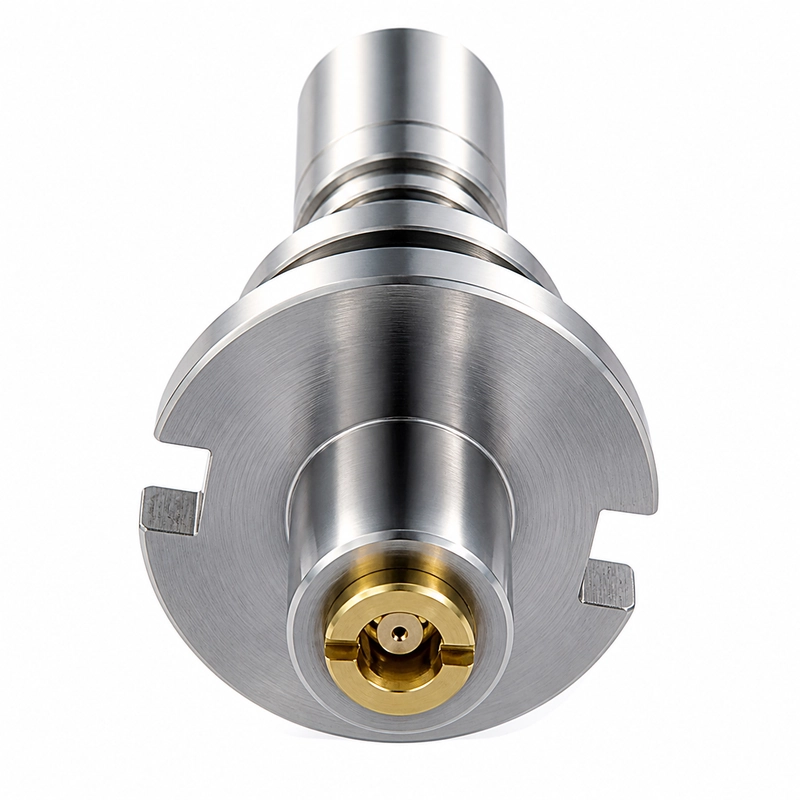

205-kHz-Wandler für die Ultraschall-Windmessung
Der BBFM-V205K ist für 2D- und 3D-Ultraschallanemometer, Wetterüberwachung, Luftstrommessung in Lüftungen und die Überwachung industrieller Kanäle vorgesehen. Seine Mittenfrequenz beträgt 205 kHz ±5%.
Die Halbwertsbreite ist mit 14,5° ±10% bei -3 dB angegeben. Diese Schallkeulengeometrie ist bei Ausrichtung und Festlegung des Schallwegs im Messsystem zu berücksichtigen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V205K |
| Mittenfrequenz | 205 kHz ±5% |
| Minimale Impedanz | 800 Ω ±20% |
| Kapazität | 280 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <810 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Halbwertsbreite | 14,5° ±10% bei -3 dB |
| Gehäusematerial | Titanlegierung |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 33 g ±5% |
Angegebene Überwachungsanwendungen
- 2D- und 3D-Ultraschallanemometer
- Wetterüberwachung
- Luftstrommessung in Lüftungsanlagen
- Überwachung industrieller Luftkanäle
Elektrische und mechanische Einbindung
Die Sende- und Empfangselektronik ist auf die minimale Impedanz von 800 Ω ±20% und die Kapazität von 280 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 810 Vpp bleiben.
Anhand der Produktmaßzeichnung sind Schnittstelle und Ausrichtung zu prüfen. Der spezifizierte Temperaturbereich beträgt -40 bis +80°C; die fertige Baugruppe muss die angegebene Schutzart IP68 erhalten.
