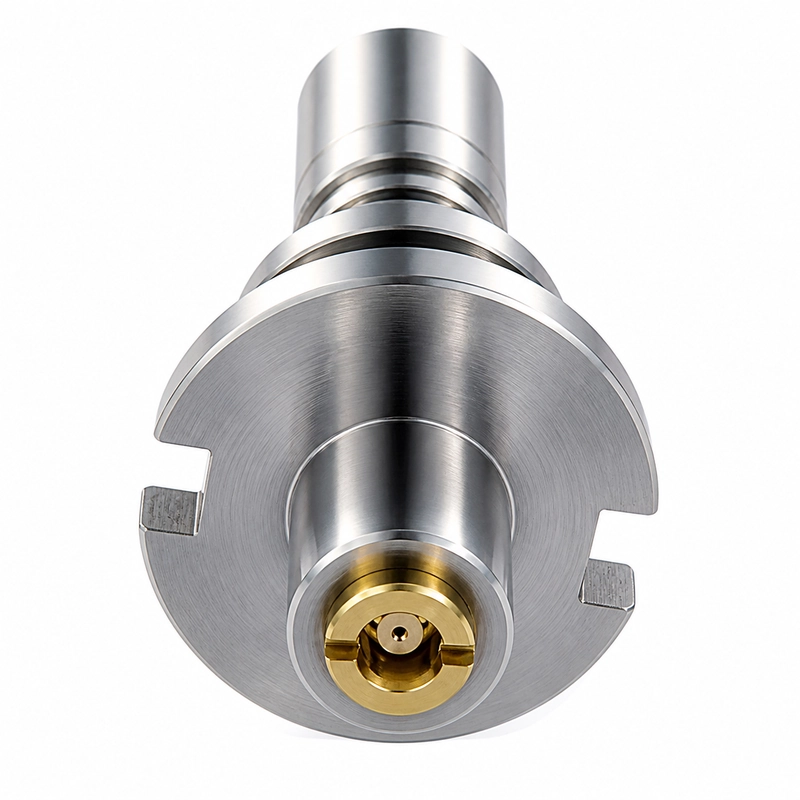

Transducteur de 205 kHz pour la mesure ultrasonore du vent
Le BBFM-V205K est destiné aux anémomètres ultrasonores 2D et 3D, au suivi météorologique, à la mesure des flux d’air en ventilation et à la surveillance des conduits industriels. Sa fréquence centrale est de 205 kHz ±5%.
L’angle de faisceau à mi-puissance est de 14,5° ±10% à -3 dB. Cette géométrie acoustique doit être prise en compte pour l’alignement et le trajet sonore du système de mesure.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V205K |
| Fréquence centrale | 205 kHz ±5% |
| Impédance minimale | 800 Ω ±20% |
| Capacité | 280 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <810 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Angle à mi-puissance | 14,5° ±10% à -3 dB |
| Matériau du boîtier | Alliage de titane |
| Montage | Voir le plan d’encombrement du produit |
| Indice de protection | IP68 |
| Poids | 33 g ±5% |
Usages de surveillance indiqués
- Anémomètres ultrasonores 2D et 3D
- Suivi météorologique
- Mesure des flux d’air en ventilation
- Surveillance des conduits industriels
Intégration électrique et mécanique
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 800 Ω ±20% et à la capacité de 280 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 810 Vpp.
Le plan d’encombrement sert à vérifier l’interface et l’alignement. La température de fonctionnement spécifiée va de -40 à +80°C et l’ensemble monté doit conserver l’indice IP68 indiqué.
