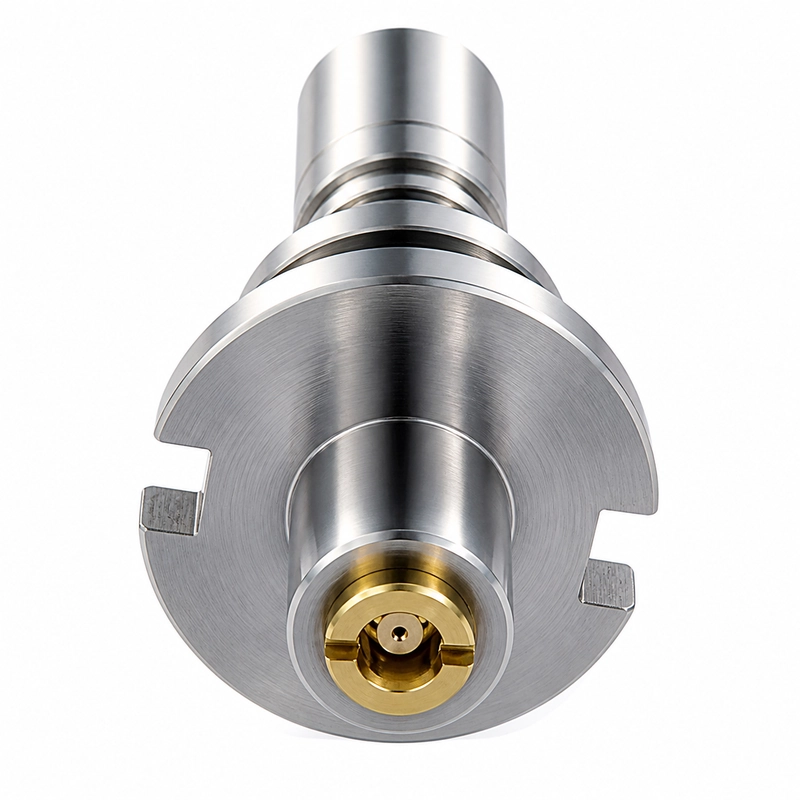

Transductor de 205 kHz para medición ultrasónica del viento
El BBFM-V205K está destinado a anemómetros ultrasónicos 2D y 3D, vigilancia meteorológica, medición de aire en ventilación y control de conductos industriales. Su frecuencia central es de 205 kHz ±5%.
El ángulo de haz a media potencia es de 14,5° ±10% a -3 dB. Esta geometría acústica debe considerarse al definir la alineación y la trayectoria sonora del sistema.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-V205K |
| Frecuencia central | 205 kHz ±5% |
| Impedancia mínima | 800 Ω ±20% |
| Capacitancia | 280 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <810 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Ángulo a media potencia | 14,5° ±10% a -3 dB |
| Material de la carcasa | Aleación de titanio |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 33 g ±5% |
Usos de monitorización especificados
- Anemómetros ultrasónicos 2D y 3D
- Vigilancia meteorológica
- Medición de aire en sistemas de ventilación
- Control de conductos industriales
Integración eléctrica y mecánica
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 800 Ω ±20% y a la capacitancia de 280 pF ±20% a 1 kHz. La tensión de pico debe ser inferior a 810 Vpp.
El plano dimensional permite comprobar la interfaz y la alineación. La temperatura de funcionamiento especificada es de -40 a +80°C y el conjunto instalado debe conservar el grado de protección IP68 indicado.
