用于风速风向测量的水平无方向声场

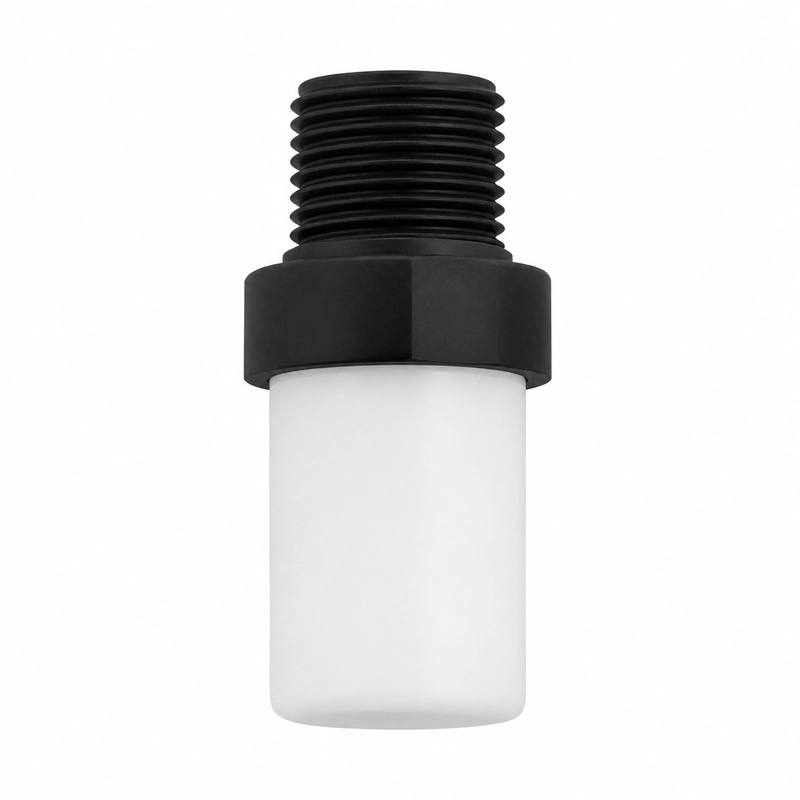

BBFM-V192K 是用于二维和三维超声风速仪、气象监测、通风系统气流测量及工业风道监测的超声波换能器。其中心频率为 192 kHz ±5%，规定参考量程为 0.10～1.5 m。
该换能器的声场为水平无方向。设计风速风向测量系统时，应结合这一声场响应、所需声程及换能器布置进行评估。
技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-V192K |
| 中心频率 | 192 kHz ±5% |
| 建议量程 | 0.10～1.5 m |
| 最小阻抗 | 50 Ω ±20% |
| 电容量 | 7500 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <250 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤3 公斤或 0.3 MPa |
| 声场 | 水平无方向 |
| 外壳材质 | 航空泡沫 |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 15 g ±5%（线长 25 cm） |
规定应用
- 二维和三维超声风速仪
- 气象监测
- 通风系统气流测量
- 工业风道监测
电气与机械集成
发射与接收电路应匹配 50 Ω ±20% 的最小阻抗以及 1 kHz 下 7500 pF ±20% 的电容量，峰值电压必须低于 250 Vpp。
应根据产品结构图核对安装接口和声学布置。安装后的工作条件需保持在 -40～+80℃、不高于 3 公斤或 0.3 MPa 的范围内，并维持 IP68 防护等级。
