Respuesta omnidireccional horizontal para medir el viento

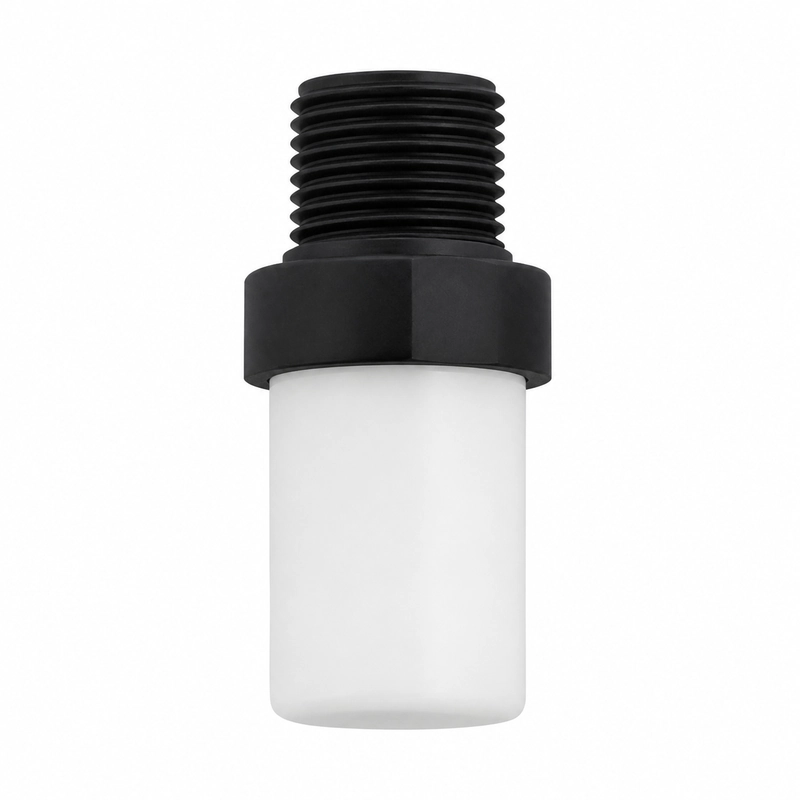

El BBFM-V192K es un transductor ultrasónico para anemómetros 2D y 3D, vigilancia meteorológica, medición de aire en ventilación y control de conductos industriales. Su frecuencia central es de 192 kHz ±5% y el alcance de referencia es de 0,10 a 1,5 m.
El campo acústico es omnidireccional en el plano horizontal. Esta respuesta debe evaluarse junto con la trayectoria acústica necesaria y la disposición de los transductores al diseñar el sistema.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-V192K |
| Frecuencia central | 192 kHz ±5% |
| Alcance recomendado | 0,10 a 1,5 m |
| Impedancia mínima | 50 Ω ±20% |
| Capacitancia | 7500 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <250 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Campo acústico | Omnidireccional horizontalmente |
| Material de la carcasa | Espuma aeroespacial |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 15 g ±5% con cable de 25 cm |
Aplicaciones especificadas
- Anemómetros ultrasónicos 2D y 3D
- Vigilancia meteorológica
- Medición de aire en sistemas de ventilación
- Control de conductos industriales
Integración eléctrica y mecánica
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 50 Ω ±20% y a la capacitancia de 7500 pF ±20% a 1 kHz. La tensión de pico debe ser inferior a 250 Vpp.
El plano dimensional permite comprobar la interfaz y la disposición acústica. La instalación debe funcionar entre -40 y +80°C y a un máximo de 3 kgf o 0,3 MPa, manteniendo el grado de protección IP68.
