Réponse omnidirectionnelle horizontale pour la mesure du vent

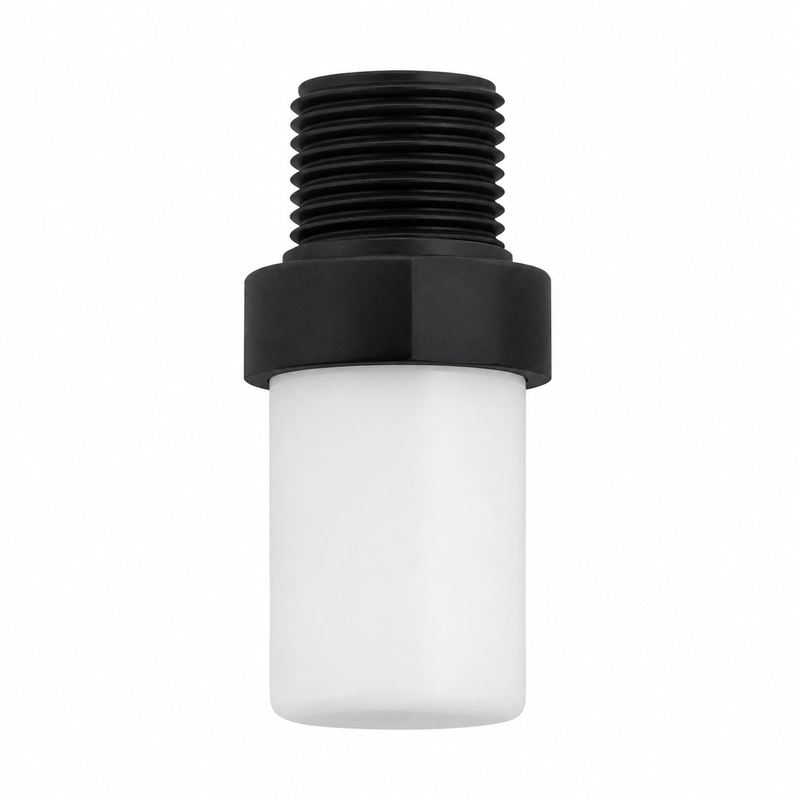

Le BBFM-V192K est un transducteur ultrasonore destiné aux anémomètres 2D et 3D, au suivi météorologique, à la mesure des flux d’air en ventilation et à la surveillance des conduits industriels. Sa fréquence centrale est de 192 kHz ±5% et sa portée de référence de 0,10 à 1,5 m.
Le champ acoustique est omnidirectionnel dans le plan horizontal. Cette réponse doit être associée au trajet acoustique requis et à la disposition des transducteurs lors de la conception du système.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V192K |
| Fréquence centrale | 192 kHz ±5% |
| Portée recommandée | 0,10 à 1,5 m |
| Impédance minimale | 50 Ω ±20% |
| Capacité | 7500 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <250 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Champ acoustique | Omnidirectionnel horizontalement |
| Matériau du boîtier | Mousse aérospatiale |
| Montage | Voir le plan d’encombrement du produit |
| Indice de protection | IP68 |
| Poids | 15 g ±5% avec câble de 25 cm |
Applications indiquées
- Anémomètres ultrasonores 2D et 3D
- Suivi météorologique
- Mesure des flux d’air en ventilation
- Surveillance des conduits industriels
Intégration électrique et mécanique
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 50 Ω ±20% et à la capacité de 7500 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 250 Vpp.
Le plan d’encombrement sert à vérifier l’interface et la disposition acoustique. L’installation doit fonctionner entre -40 et +80°C et à 3 kgf ou 0,3 MPa au maximum, tout en conservant l’indice IP68.
