Horizontal omnidirektionale Schallabstrahlung für die Windmessung

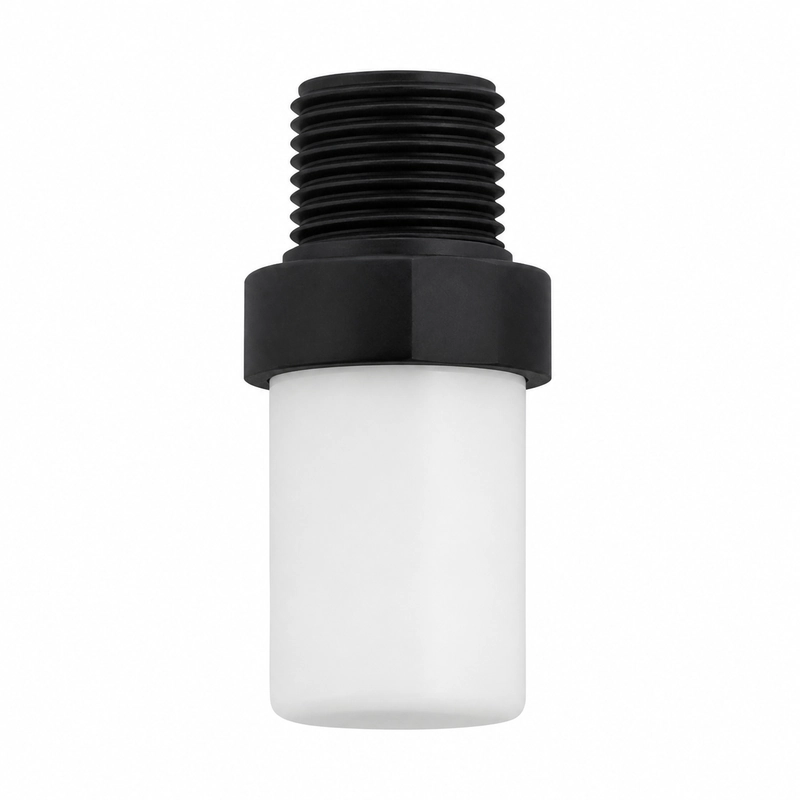

Der BBFM-V192K ist ein Ultraschallwandler für 2D- und 3D-Anemometer, Wetterüberwachung, Luftstrommessung in Lüftungen und die Überwachung industrieller Kanäle. Die Mittenfrequenz beträgt 192 kHz ±5%, der angegebene Referenzbereich 0,10 bis 1,5 m.
Das Schallfeld ist in horizontaler Ebene omnidirektional. Beim Aufbau des Messsystems sind dieses Abstrahlverhalten, der benötigte Schallweg und die Wandleranordnung gemeinsam zu berücksichtigen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V192K |
| Mittenfrequenz | 192 kHz ±5% |
| Empfohlener Bereich | 0,10 bis 1,5 m |
| Minimale Impedanz | 50 Ω ±20% |
| Kapazität | 7500 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <250 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Schallfeld | Horizontal omnidirektional |
| Gehäusematerial | Luft- und Raumfahrtschaum |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 15 g ±5% mit 25-cm-Kabel |
Angegebene Anwendungen
- 2D- und 3D-Ultraschallanemometer
- Wetterüberwachung
- Luftstrommessung in Lüftungsanlagen
- Überwachung industrieller Luftkanäle
Elektrische und mechanische Einbindung
Die Sende- und Empfangselektronik ist auf die minimale Impedanz von 50 Ω ±20% und die Kapazität von 7500 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 250 Vpp bleiben.
Anhand der Produktmaßzeichnung sind Schnittstelle und akustische Anordnung zu prüfen. Die Installation muss zwischen -40 und +80°C und bei höchstens 3 kgf beziehungsweise 0,3 MPa betrieben werden; dabei ist die Schutzart IP68 zu erhalten.
