产品概述

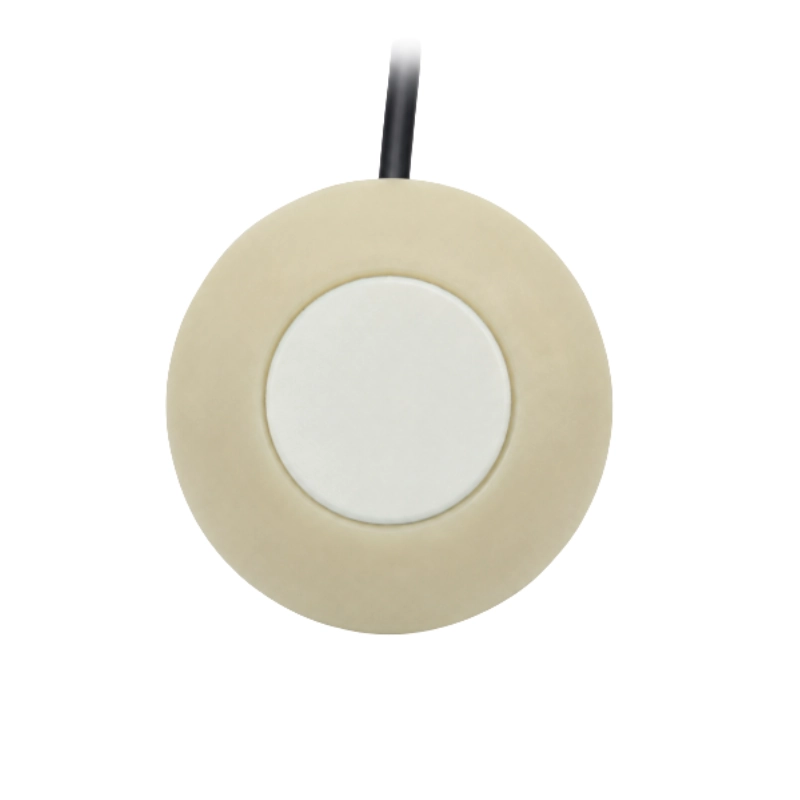

BBFM-V145K 是一款用于矿用气流测量设备的 145 kHz 超声换能器，适用于巷道通风、矿井风速及空气流动监测。产品可集成到超声气流测量系统中，通过超声信号在空气中的传播实现气流速度测量。
产品采用 ABS 外壳，防护等级为 IP65，适合矿井巷道及工业通风监测设备的集成应用。
产品特点
- 145 kHz 中心谐振频率
- 14° 标称波束角
- 适用于矿井巷道气流测量
- IP65 防护等级
- ABS 外壳
- 工作温度范围 -20 至 70 ℃
技术参数
| 参数 | 数值 |
|---|---|
| 中心谐振频率 | 145 kHz ±4% |
| 带宽 | 12 kHz |
| 发射波束角（-3 dB 全角） | 14° ±2° |
| 灵敏度 | ≥ -34 dB |
| 灵敏度测试条件 | 5 Vp-p，连续波，距离 5 cm |
| 静电电容 | 650 pF ±20% |
| 最小并联阻抗 | 700 Ω ±30% |
| 最大工作电压 | 500 Vp-p，脉冲，占空比 2% |
| 工作温度 | -20 至 70 ℃ |
| 储存温度 | -40 至 85 ℃ |
| 防护等级 | IP65 |
| 外壳材料 | ABS |
| 参数测试环境 | 25 ℃ |
典型应用
- 矿井巷道风速和气流测量
- 矿用超声气流测量设备
- 工业通风与空气流动监测
