Présentation du produit

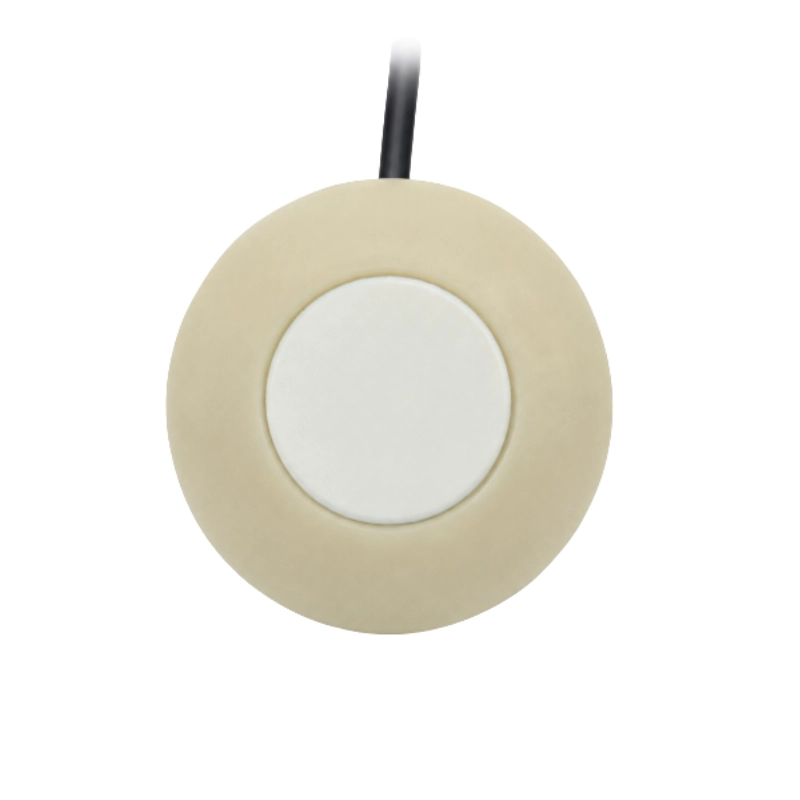

Le BBFM-V145K est un transducteur ultrasonore de 145 kHz développé pour les équipements de mesure des écoulements d’air dans les mines. Il convient à la ventilation des galeries, à la mesure de la vitesse de l’air et à la surveillance des flux. Il peut être intégré dans des systèmes qui déterminent la vitesse de l’air à partir de la propagation des signaux ultrasonores sur le trajet de mesure. Son boîtier ABS et sa protection IP65 sont adaptés aux équipements miniers et de ventilation industrielle.
Caractéristiques principales
- Fréquence de résonance centrale de 145 kHz
- Angle de faisceau nominal de 14°
- Conçu pour la mesure de l’air dans les galeries minières
- Protection IP65
- Boîtier ABS
- Température de service de -20 à 70 °C
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence de résonance centrale | 145 kHz ±4 % |
| Bande passante | 12 kHz |
| Angle du faisceau d’émission (-3 dB, angle total) | 14° ±2° |
| Sensibilité | ≥ -34 dB |
| Conditions d’essai de sensibilité | 5 V crête à crête, onde continue, distance 5 cm |
| Capacité | 650 pF ±20 % |
| Impédance parallèle minimale | 700 Ω ±30 % |
| Tension de service maximale | 500 V crête à crête, impulsions, rapport cyclique 2 % |
| Température de service | -20 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Indice de protection | IP65 |
| Matériau du boîtier | ABS |
| Température d’essai des paramètres | 25 °C |
Applications typiques
- Mesure de vitesse et de débit d’air dans les galeries minières
- Équipements ultrasonores de mesure d’air pour mines
- Surveillance de la ventilation et des écoulements d’air industriels
