Descripción del producto

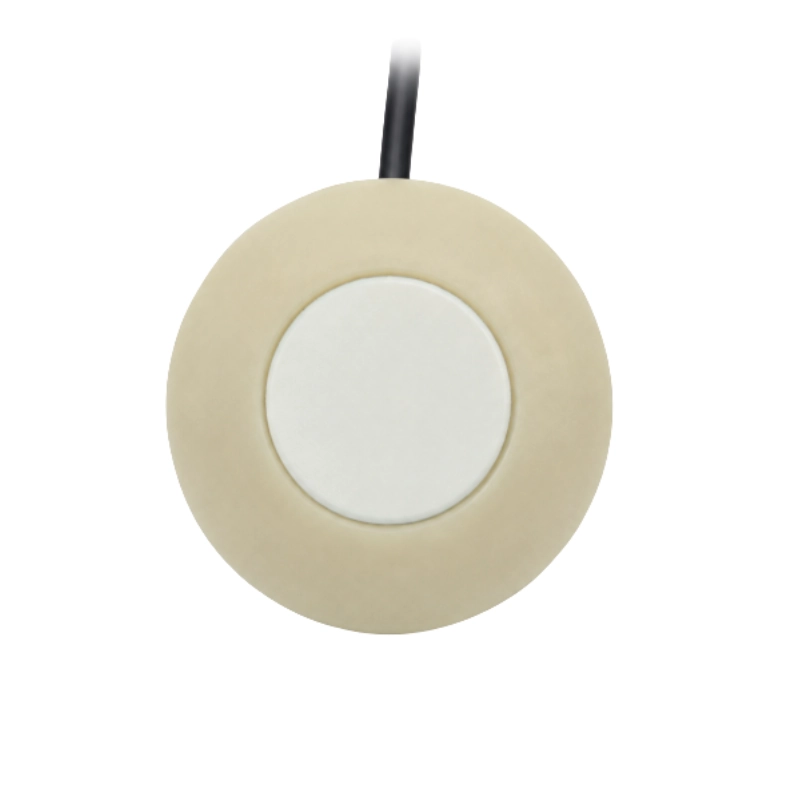

BBFM-V145K es un transductor ultrasónico de 145 kHz desarrollado para equipos de medición de caudal de aire en minas. Es adecuado para ventilación de túneles, medición de velocidad del aire en minas y monitorización de caudal de aire. El transductor puede integrarse en sistemas ultrasónicos de medición de caudal de aire que determinan la velocidad a partir de la propagación de la señal ultrasónica a través de la trayectoria de medición.
El producto incorpora carcasa ABS, protección IP65 y un rango de temperatura de trabajo adecuado para equipos de monitorización de ventilación en galerías mineras e instalaciones industriales.
Características principales
- Frecuencia central de resonancia de 145 kHz
- Ángulo de haz nominal de 14°
- Diseñado para medición de caudal de aire en galerías mineras
- Protección IP65
- Carcasa ABS
- Temperatura de trabajo de -20 a 70 °C
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencia central de resonancia | 145 kHz ±4% |
| Ancho de banda | 12 kHz |
| Ángulo de haz de transmisión (-3 dB, ángulo completo) | 14° ±2° |
| Sensibilidad | ≥ -34 dB |
| Condiciones de prueba de sensibilidad | 5 Vp-p, onda continua, distancia de 5 cm |
| Capacitancia | 650 pF ±20% |
| Impedancia paralela mínima | 700 Ω ±30% |
| Tensión máxima de trabajo | 500 Vp-p, pulso, ciclo de trabajo del 2% |
| Temperatura de trabajo | -20 a 70 °C |
| Temperatura de almacenamiento | -40 a 85 °C |
| Grado de protección | IP65 |
| Material de la carcasa | ABS |
| Temperatura de prueba de parámetros | 25 °C |
Aplicaciones típicas
- Medición de velocidad y caudal de aire en galerías mineras
- Equipos ultrasónicos de medición de caudal de aire en minas
- Monitorización industrial de ventilación y caudal de aire
