Produktübersicht

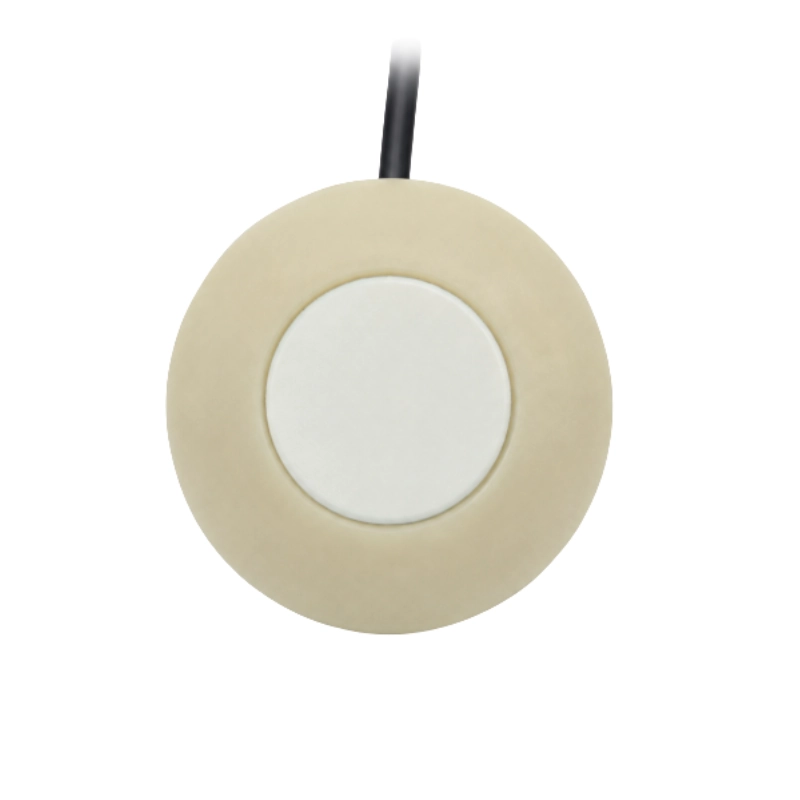

BBFM-V145K ist ein 145-kHz-Ultraschallwandler, der für Luftstrommessgeräte in Bergwerken entwickelt wurde. Er eignet sich für Tunnelbelüftung, Messung der Luftgeschwindigkeit in Bergwerken und Luftstromüberwachung. Der Wandler kann in Ultraschall-Luftstrommesssysteme integriert werden, die die Luftgeschwindigkeit aus der Ultraschallsignalausbreitung entlang des Messpfads bestimmen.
Das Produkt verfügt über ein ABS-Gehäuse, IP65-Schutz und einen Betriebstemperaturbereich, der für Bergwerksstollen und industrielle Lüftungsüberwachung geeignet ist.
Hauptmerkmale
- 145 kHz zentrale Resonanzfrequenz
- 14° nominaler Strahlwinkel
- Für Luftstrommessung in Bergwerksstollen ausgelegt
- IP65-Schutz
- ABS-Gehäuse
- -20 bis 70 °C Betriebstemperatur
Technische Daten
| Parameter | Wert |
|---|---|
| Zentrale Resonanzfrequenz | 145 kHz ±4% |
| Bandbreite | 12 kHz |
| Sendestrahlwinkel (-3 dB Vollwinkel) | 14° ±2° |
| Empfindlichkeit | ≥ -34 dB |
| Prüfbedingungen für Empfindlichkeit | 5 Vp-p, Dauerwelle, 5 cm Abstand |
| Kapazität | 650 pF ±20% |
| Minimaler Parallelwiderstand | 700 Ω ±30% |
| Maximale Betriebsspannung | 500 Vp-p, Puls, 2% Tastgrad |
| Betriebstemperatur | -20 bis 70 °C |
| Lagertemperatur | -40 bis 85 °C |
| Schutzart | IP65 |
| Gehäusematerial | ABS |
| Parameter-Prüftemperatur | 25 °C |
Typische Anwendungen
- Luftgeschwindigkeits- und Luftstrommessung in Bergwerksstollen
- Ultraschall-Messgeräte für Bergwerksluftstrom
- Industrielle Lüftungs- und Luftstromüberwachung
