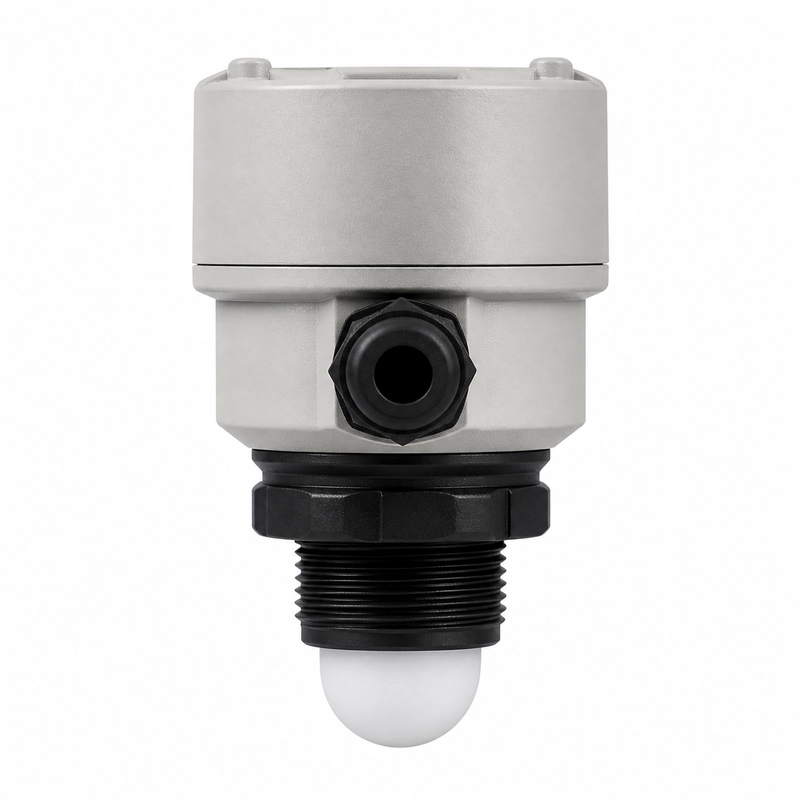

用于液体流量测量的接液式超声波换能器
BBFM-Q32K 适用于工业液体流量计、管道流速测量、水处理流量监测及设备内置流量模块，规定中心频率为 32 kHz ±20%。
其声学参数为 -3 dB 下半功率波束角 20° ±10%。确定换能器位置时，应结合这一波束特征与系统所需声程进行布置。
电气与环境参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q32K |
| 中心频率 | 32 kHz ±20% |
| 最小阻抗 | 30 Ω ±20% |
| 电容量 | 75000 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <3000 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤10 公斤或 1 MPa |
| 半功率波束角 | 20° ±10%（-3 dB） |
| 外壳材质 | 304 + PI |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
规定的液体流量应用
- 工业液体流量计
- 管道流速测量
- 水处理流量监测
- 设备内置流量模块
系统集成要点
发射与接收电路应匹配 30 Ω ±20% 的最小阻抗以及 1 kHz 下 75000 pF ±20% 的电容量，峰值电压必须低于 3000 Vpp。
应依据产品结构图核对安装接口和可用空间。完成安装后，工作条件需保持在 -40～+80℃、不高于 10 公斤或 1 MPa 的范围内，并维持规定的 IP68 防护等级。
