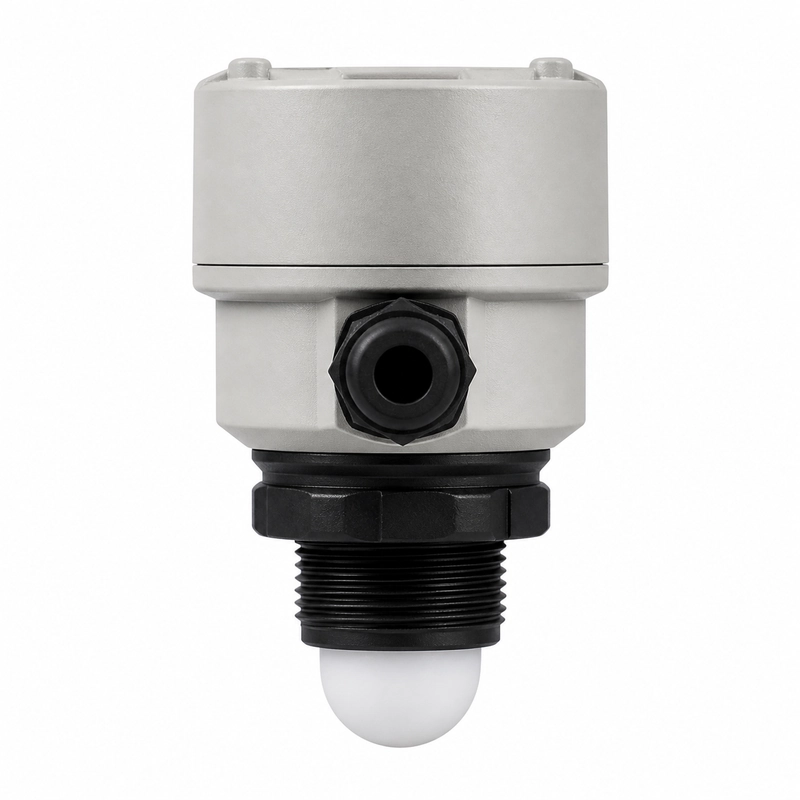

Medienberührender Ultraschallwandler für Flüssigkeiten
Der BBFM-Q32K ist für industrielle Flüssigkeitsdurchflussmesser, Geschwindigkeitsmessungen in Rohrleitungen, die Durchflussüberwachung in der Wasseraufbereitung und integrierte Messmodule vorgesehen. Die spezifizierte Mittenfrequenz beträgt 32 kHz ±20%.
Als akustische Kenngröße ist eine Halbwertsbreite von 20° ±10% bei -3 dB angegeben. Bei der Anordnung des Wandlers sind dieser Winkel und der erforderliche Schallweg gemeinsam zu berücksichtigen.
Elektrische und umgebungsbezogene Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q32K |
| Mittenfrequenz | 32 kHz ±20% |
| Minimale Impedanz | 30 Ω ±20% |
| Kapazität | 75000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <3000 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤10 kgf oder 1 MPa |
| Halbwertsbreite | 20° ±10% bei -3 dB |
| Gehäusematerial | 304 + PI |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
Angegebene Anwendungen für Flüssigkeiten
- Industrielle Flüssigkeitsdurchflussmesser
- Geschwindigkeitsmessung in Rohrleitungen
- Durchflussüberwachung in der Wasseraufbereitung
- Integrierte Durchflussmessmodule
Hinweise zur Einbindung
Die Sende- und Empfangselektronik ist auf die minimale Impedanz von 30 Ω ±20% und die Kapazität von 75000 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 3000 Vpp bleiben.
Anhand der Produktmaßzeichnung sind Schnittstelle und Einbauraum zu prüfen. Die Installation muss zwischen -40 und +80°C und bei höchstens 10 kgf beziehungsweise 1 MPa betrieben werden; dabei ist die angegebene Schutzart IP68 zu erhalten.
