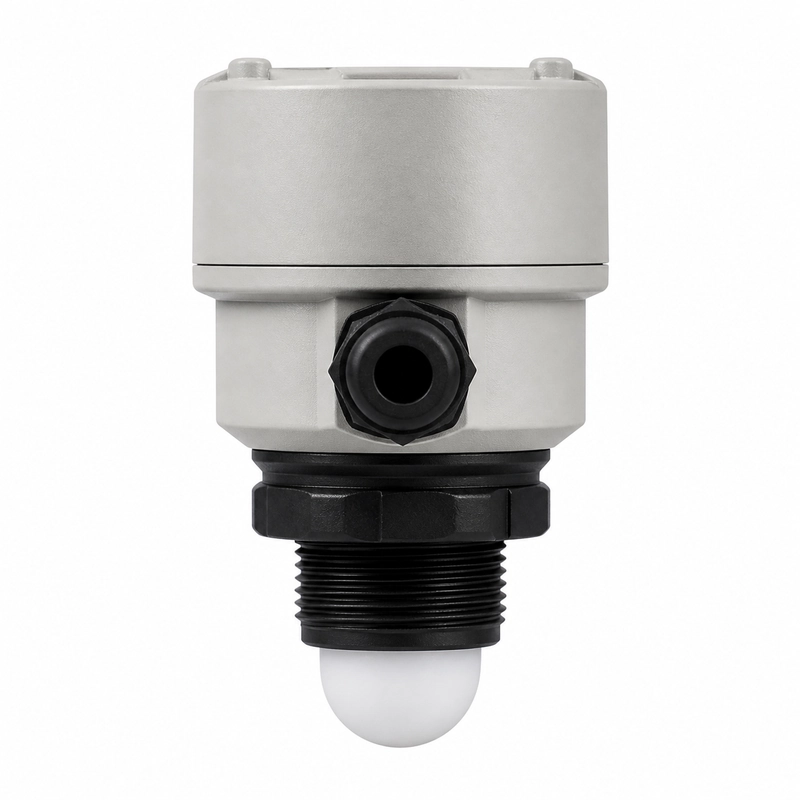

Transductor ultrasónico de contacto para líquidos
El BBFM-Q32K está destinado a caudalímetros industriales de líquidos, medición de velocidad en tuberías, control de caudal en tratamiento de agua y módulos integrados de medición. La frecuencia central especificada es de 32 kHz ±20%.
La característica acústica indicada es un ángulo de haz a media potencia de 20° ±10% a -3 dB. La ubicación del transductor debe considerar este ángulo junto con la trayectoria acústica necesaria.
Especificaciones eléctricas y ambientales
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q32K |
| Frecuencia central | 32 kHz ±20% |
| Impedancia mínima | 30 Ω ±20% |
| Capacitancia | 75000 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <3000 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤10 kgf o 1 MPa |
| Ángulo a media potencia | 20° ±10% a -3 dB |
| Material de la carcasa | 304 + PI |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
Aplicaciones especificadas para líquidos
- Caudalímetros industriales de líquidos
- Medición de velocidad en tuberías
- Control de caudal en tratamiento de agua
- Módulos integrados de medición de caudal
Aspectos de integración
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 30 Ω ±20% y a la capacitancia de 75000 pF ±20% a 1 kHz. La tensión de pico debe ser inferior a 3000 Vpp.
El plano dimensional permite comprobar la interfaz y el espacio disponibles. La instalación debe funcionar entre -40 y +80°C y a un máximo de 10 kgf o 1 MPa, manteniendo el grado de protección IP68 especificado.
