Transducteur ultrasonore en contact pour les liquides

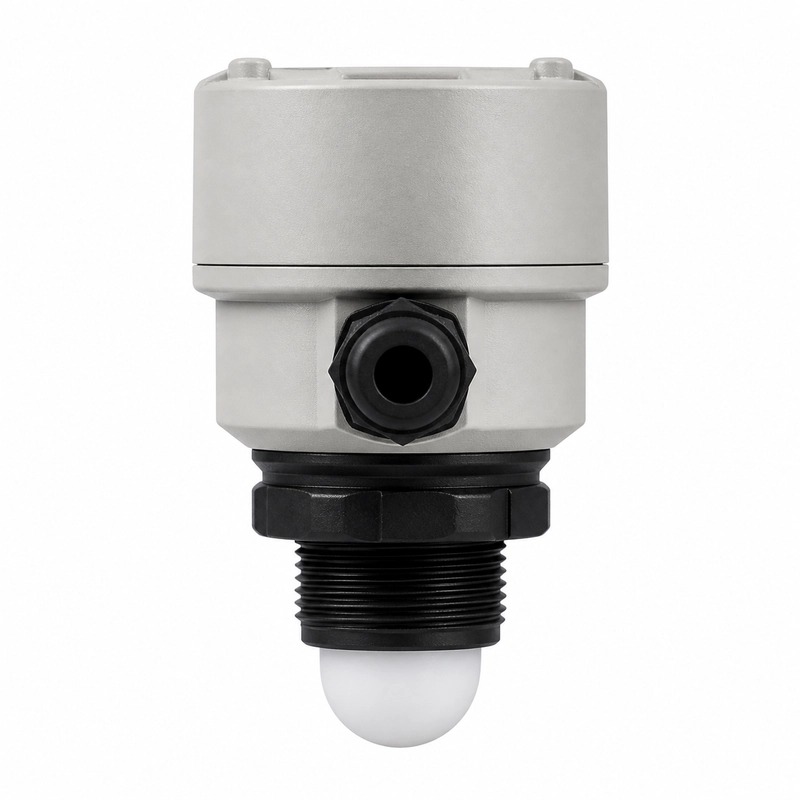

Le BBFM-Q32K est prévu pour les débitmètres industriels de liquides, la mesure de vitesse en conduite, le suivi du débit en traitement de l’eau et les modules de mesure intégrés. Sa fréquence centrale spécifiée est de 32 kHz ±20%.
La caractéristique acoustique indique un angle de faisceau à mi-puissance de 20° ±10% à -3 dB. L’implantation doit tenir compte de cet angle et du trajet acoustique requis.
Caractéristiques électriques et environnementales
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q32K |
| Fréquence centrale | 32 kHz ±20% |
| Impédance minimale | 30 Ω ±20% |
| Capacité | 75000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <3000 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Angle à mi-puissance | 20° ±10% à -3 dB |
| Matériau du boîtier | 304 + PI |
| Montage | Voir le plan d’encombrement du produit |
| Indice de protection | IP68 |
Applications indiquées pour les liquides
- Débitmètres industriels de liquides
- Mesure de vitesse en conduite
- Suivi du débit dans le traitement de l’eau
- Modules intégrés de mesure de débit
Points d’intégration
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 30 Ω ±20% et à la capacité de 75000 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 3000 Vpp.
Le plan d’encombrement sert à vérifier l’interface et l’espace disponibles. L’installation doit fonctionner entre -40 et +80°C et à 10 kgf ou 1 MPa au maximum, tout en conservant l’indice IP68 indiqué.
