BBFM-Q315K 外贴式超声波流量测量换能器

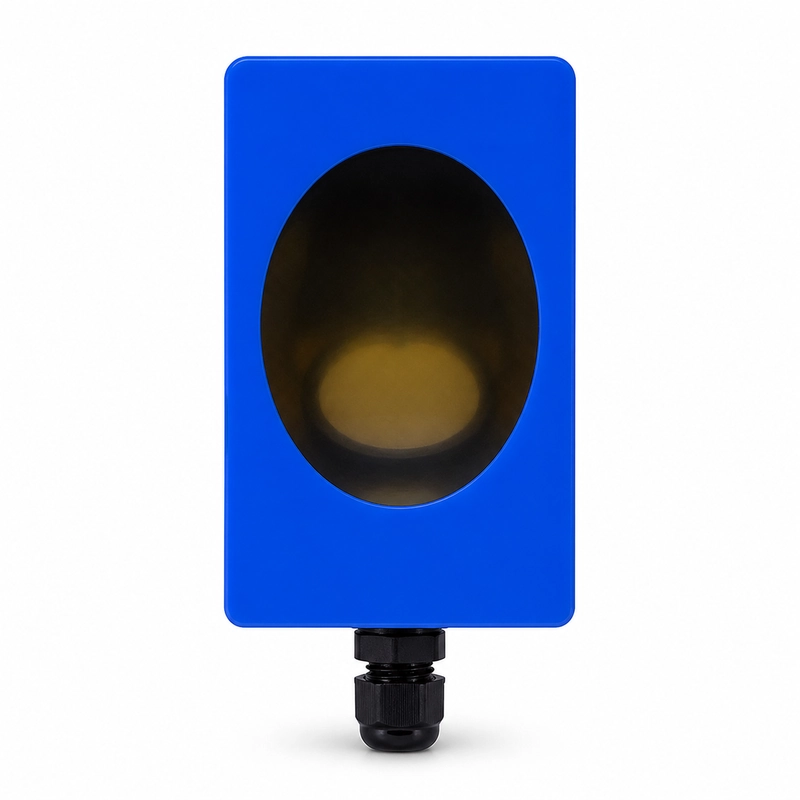

带蓝色矩形主体、椭圆耦合面和底部线缆接头的 BBFM-Q315K 外贴式超声波流量换能器

从管道外部进行流量测量

BBFM-Q315K 是一款中心频率为 315 kHz 的外贴式超声波流量测量换能器,适用于外夹式超声波流量计、管网流量监测、临时流量测试以及不便开孔的管道。

电气与物理参数

参数 技术指标
型号 BBFM-Q315K
中心频率 315 kHz ±5%
最小阻抗 400 Ω ±20%
电容量 1,500 pF ±20%(1 kHz)
工作电压 峰值电压 <1,000 Vpp
工作温度 -40~+80℃
外壳材质 塑料
重量 200 g ±5%

应用领域

  • 外夹式超声波流量计
  • 管网流量监测
  • 临时流量测试
  • 不便开孔的管道

选型与电气集成

选型时应综合考虑工作介质与温度、所需声程、管道状态、可用安装空间以及驱动接收电路。
