Mesure du débit depuis l’extérieur de la conduite

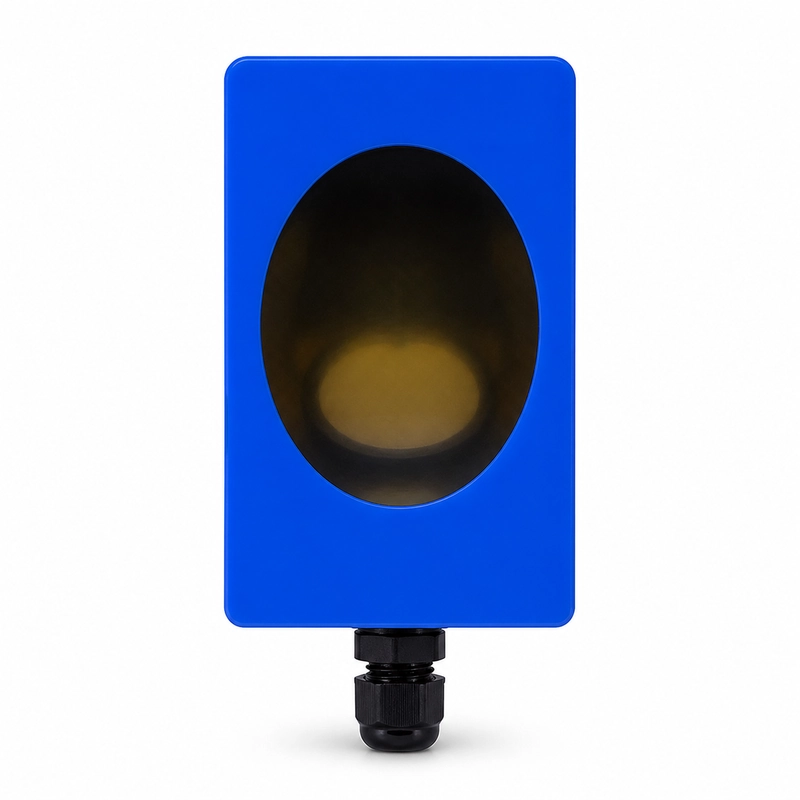

Le BBFM-Q315K est un transducteur ultrasonore de 315 kHz conçu pour un montage externe sur la conduite. Il convient aux débitmètres clamp-on, à la surveillance des réseaux, aux essais temporaires de débit et aux conduites qu’il n’est pas souhaitable de percer.
Caractéristiques électriques et physiques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q315K |
| Fréquence centrale | 315 kHz ±5 % |
| Impédance minimale | 400 Ω ±20 % |
| Capacité | 1 500 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 000 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Matériau du boîtier | Plastique |
| Masse | 200 g ±5 % |
Applications
- Débitmètres ultrasonores clamp-on
- Surveillance du débit dans les réseaux de conduites
- Essais temporaires de débit
- Conduites pour lesquelles un perçage n’est pas souhaitable
Sélection et intégration électrique
La sélection doit tenir compte du fluide et de la température de fonctionnement, du trajet acoustique requis, de l’état de la conduite, de l’espace d’installation disponible ainsi que de l’électronique d’émission-réception.
