Durchflussmessung von der Außenseite der Rohrleitung

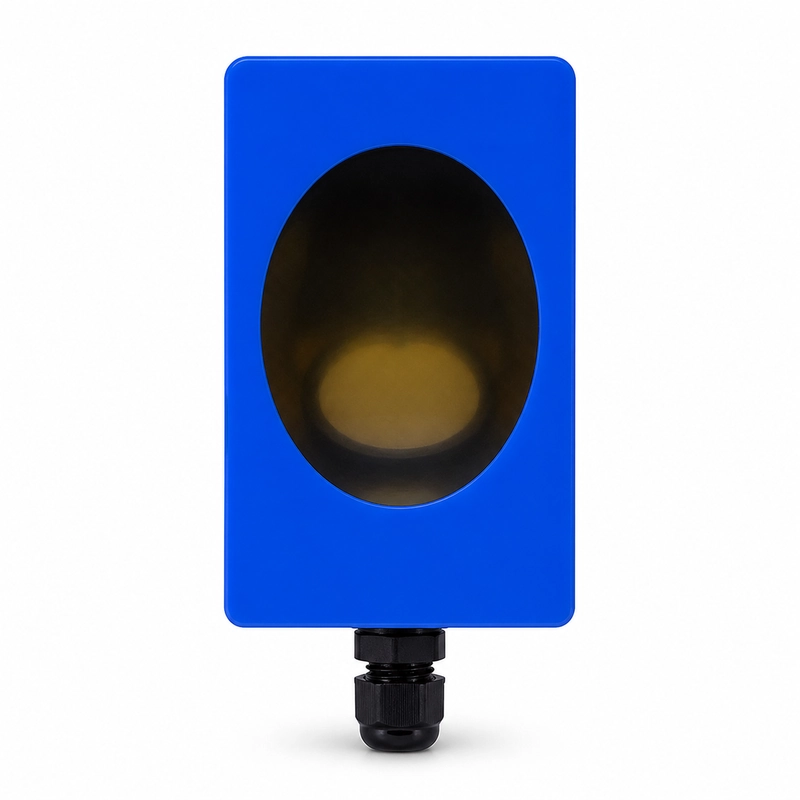

Der BBFM-Q315K ist ein 315-kHz-Ultraschallwandler für die externe Rohrmontage. Er eignet sich für Clamp-On-Durchflussmesser, die Überwachung von Rohrnetzen, temporäre Durchflussprüfungen und Rohrleitungen, bei denen keine Öffnung gewünscht ist.
Elektrische und physische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q315K |
| Mittenfrequenz | 315 kHz ±5 % |
| Minimale Impedanz | 400 Ω ±20 % |
| Kapazität | 1.500 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.000 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Gehäusewerkstoff | Kunststoff |
| Gewicht | 200 g ±5 % |
Anwendungen
- Clamp-On-Ultraschall-Durchflussmesser
- Durchflussüberwachung in Rohrnetzen
- Temporäre Durchflussprüfungen
- Rohrleitungen, bei denen keine Öffnung gewünscht ist
Auswahl und elektrische Integration
Bei der Auswahl sind Betriebsmedium und Temperatur, erforderlicher Schallweg, Zustand der Rohrleitung, verfügbarer Einbauraum sowie die Sende- und Empfangselektronik zu berücksichtigen.
