Medición de caudal desde el exterior de la tubería

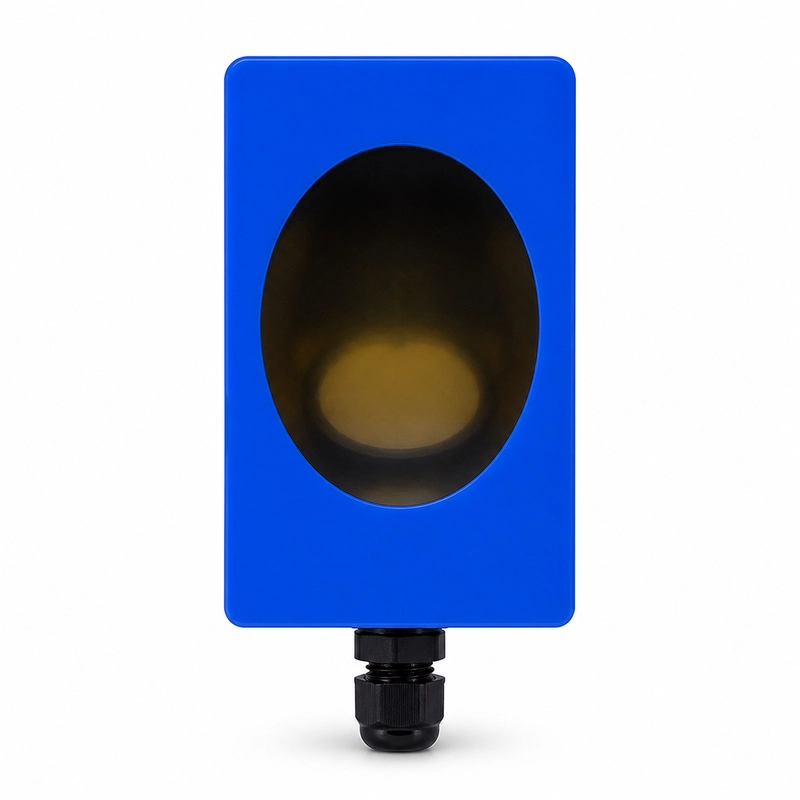

El BBFM-Q315K es un transductor ultrasónico de 315 kHz para montaje externo en tuberías. Está destinado a caudalímetros clamp-on, monitorización de redes, pruebas temporales de caudal y tuberías en las que no resulta conveniente practicar una perforación.
Especificaciones eléctricas y físicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q315K |
| Frecuencia central | 315 kHz ±5 % |
| Impedancia mínima | 400 Ω ±20 % |
| Capacitancia | 1.500 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1.000 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Material de la carcasa | Plástico |
| Peso | 200 g ±5 % |
Aplicaciones
- Caudalímetros ultrasónicos clamp-on
- Monitorización de caudal en redes de tuberías
- Pruebas temporales de caudal
- Tuberías en las que no se desea realizar perforaciones
Selección e integración eléctrica
La selección debe considerar el medio y la temperatura de trabajo, el trayecto acústico requerido, el estado de la tubería, el espacio de instalación disponible y la electrónica de emisión y recepción.
