面向液体流量系统的低频接液式换能器

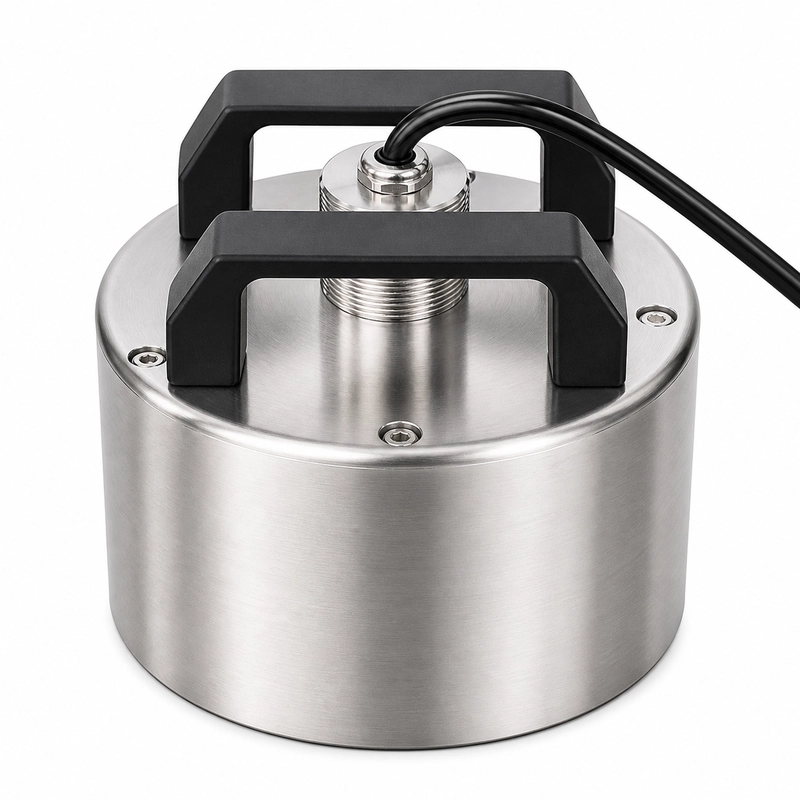

BBFM-Q21K 是一款中心频率为 21 kHz 的接液式超声波流量测量换能器，适用于工业液体流量计、管道流速测量和水处理流量监测，也可用于设备内置流量模块。
产品在 -3 dB 条件下的半功率角为 28.5° ±10%，工作温度为 -40～+80℃，工作压力不超过 10 kgf 或 1 MPa，防护等级为 IP68。
声学、电气与机械参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q21K |
| 中心频率 | 21 kHz ±10% |
| 最小阻抗 | 130 Ω ±20% |
| 电容量 | 68,000 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <3,000 Vpp |
| 工作温度 | -40～+80℃ |
| 工作压力 | ≤10 kgf 或 1 MPa |
| 半功率角 | 28.5° ±10%（-3 dB） |
| 外壳材质 | 304 不锈钢 + PI |
| 防护等级 | IP68 |
| 重量 | 12.2 kg ±5%（线长 20 m ±0.3 m） |
电气与线缆规格
驱动接收电路需适配 130 Ω ±20% 的最小阻抗以及 1 kHz 下 68,000 pF ±20% 的电容量，并确保峰值电压低于 3,000 Vpp。
12.2 kg ±5% 的重量对应带 20 m ±0.3 m 线缆的版本。
应用
- 工业液体流量计
- 管道流速测量
- 水处理流量监测
- 设备内置流量模块
