Transductor de baja frecuencia en contacto con el líquido

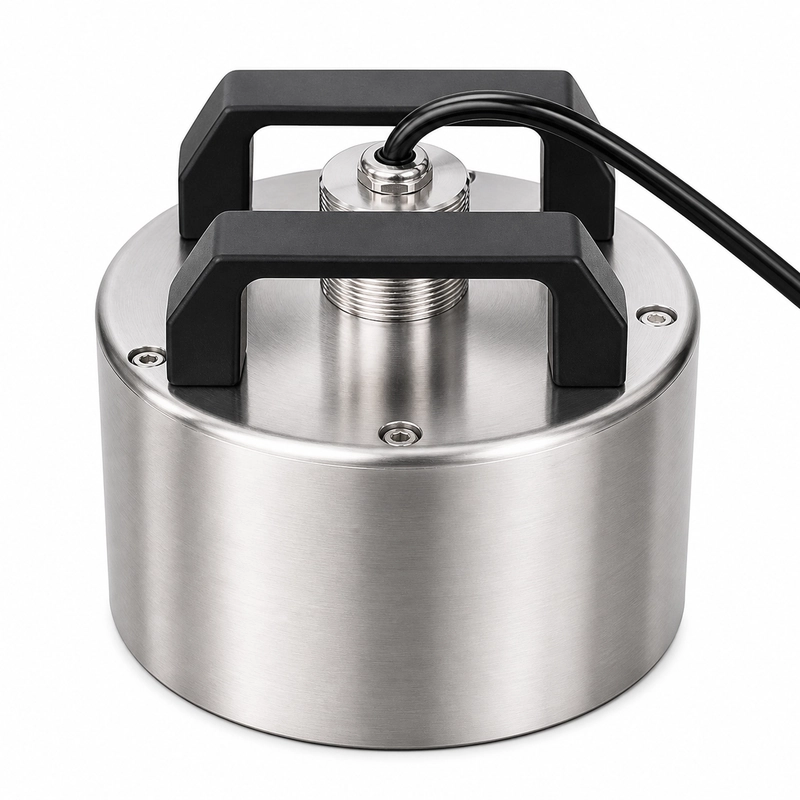

El BBFM-Q21K es un transductor ultrasónico de caudal de 21 kHz en contacto con el fluido. Está destinado a caudalímetros industriales de líquidos, medición de velocidad en tuberías y control de caudal en tratamiento de agua. También puede integrarse en módulos de medición incorporados.
El ángulo de media potencia es de 28,5° ±10% a -3 dB. La temperatura de funcionamiento es de -40 a +80°C, la presión máxima es de 10 kgf o 1 MPa y el grado de protección es IP68.
Especificaciones acústicas, eléctricas y mecánicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q21K |
| Frecuencia central | 21 kHz ±10% |
| Impedancia mínima | 130 Ω ±20% |
| Capacitancia | 68.000 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <3.000 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 10 kgf o 1 MPa como máximo |
| Ángulo de media potencia | 28,5° ±10% a -3 dB |
| Material de la carcasa | Acero inoxidable 304 + PI |
| Grado de protección | IP68 |
| Peso | 12,2 kg ±5% con cable de 20 m ±0,3 m |
Especificaciones eléctricas y del cable
La etapa de emisión y recepción debe adaptarse a la impedancia mínima de 130 Ω ±20% y a la capacitancia de 68.000 pF ±20% a 1 kHz. La tensión de pico debe mantenerse por debajo de 3.000 Vpp.
El peso de 12,2 kg ±5% corresponde a la versión con cable de 20 m ±0,3 m.
Aplicaciones
- Caudalímetros industriales de líquidos
- Medición de velocidad en tuberías
- Control de caudal en tratamiento de agua
- Módulos de medición de caudal integrados
