Transducteur basse fréquence en contact avec le liquide

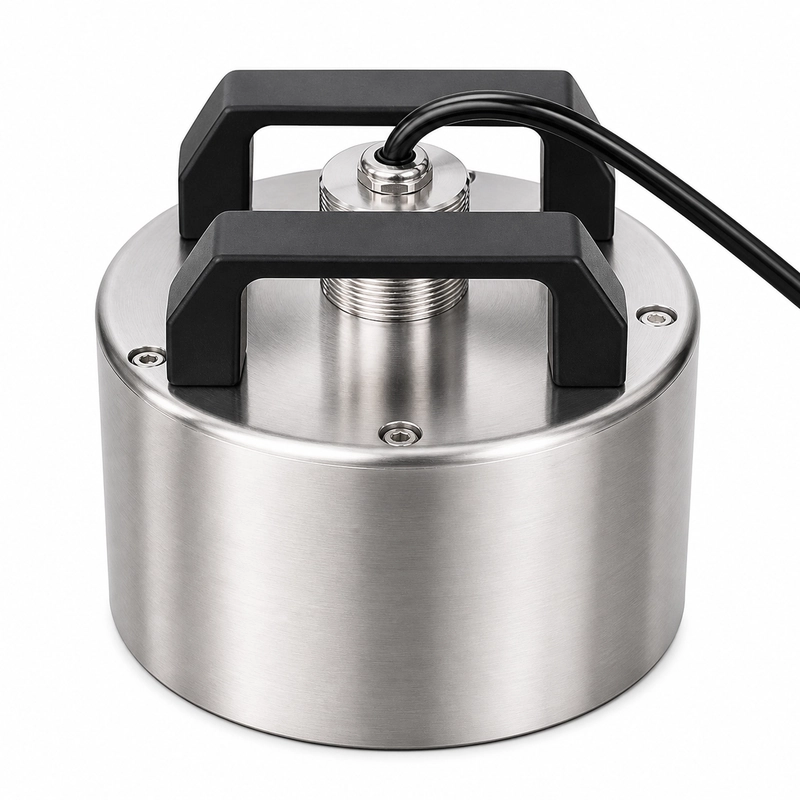

Le BBFM-Q21K est un transducteur ultrasonore de débit à 21 kHz en contact avec le fluide. Il est destiné aux débitmètres industriels de liquides, à la mesure de vitesse en conduite et au suivi des débits dans le traitement de l’eau. Il convient également aux modules de mesure intégrés.
L’angle à mi-puissance est de 28,5° ±10% à -3 dB. La température de fonctionnement va de -40 à +80°C, la pression maximale est de 10 kgf ou 1 MPa et l’indice de protection est IP68.
Caractéristiques acoustiques, électriques et mécaniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q21K |
| Fréquence centrale | 21 kHz ±10% |
| Impédance minimale | 130 Ω ±20% |
| Capacité | 68 000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <3 000 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Angle à mi-puissance | 28,5° ±10% à -3 dB |
| Matériau du boîtier | Acier inoxydable 304 + PI |
| Indice de protection | IP68 |
| Masse | 12,2 kg ±5% avec câble de 20 m ±0,3 m |
Caractéristiques électriques et du câble
L’étage d’émission-réception doit être adapté à l’impédance minimale de 130 Ω ±20% et à la capacité de 68 000 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 3 000 Vpp.
La masse de 12,2 kg ±5% correspond à la version avec câble de 20 m ±0,3 m.
Applications
- Débitmètres industriels de liquides
- Mesure de vitesse en conduite
- Suivi des débits en traitement de l’eau
- Modules de mesure de débit intégrés
