Medienberührter Niederfrequenzwandler für Flüssigkeiten

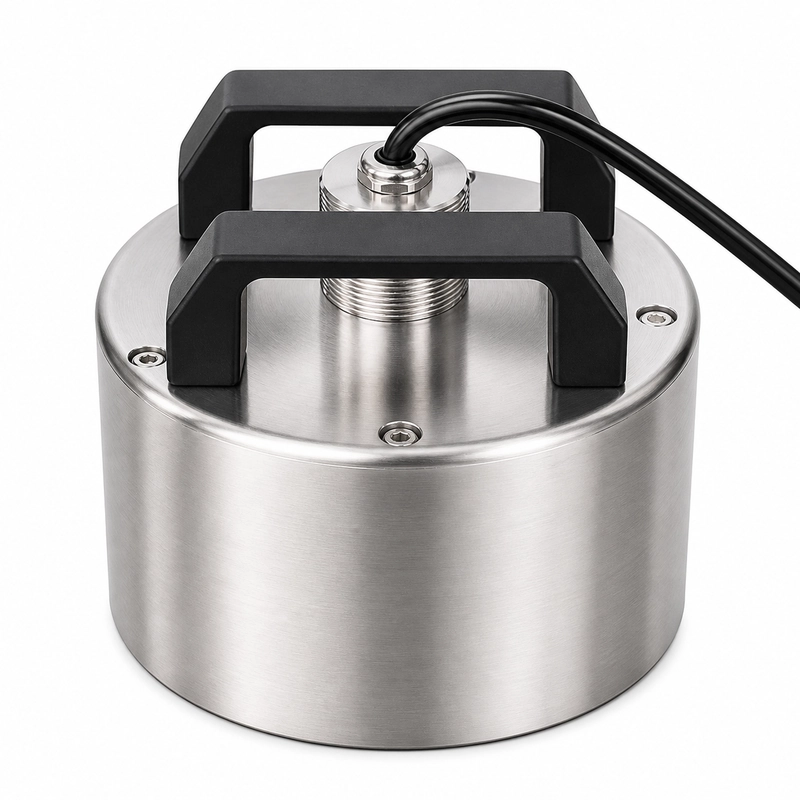

Der BBFM-Q21K ist ein medienberührter 21-kHz-Ultraschallwandler zur Durchflussmessung. Er ist für industrielle Flüssigkeitsdurchflussmesser, Geschwindigkeitsmessungen in Rohrleitungen und die Durchflussüberwachung in der Wasseraufbereitung vorgesehen. Außerdem kommt er für integrierte Durchflussmessmodule infrage.
Der Halbwertswinkel beträgt 28,5° ±10% bei -3 dB. Der Betriebstemperaturbereich reicht von -40 bis +80°C, der maximale Druck beträgt 10 kgf oder 1 MPa und die Schutzart ist IP68.
Akustische, elektrische und mechanische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q21K |
| Mittenfrequenz | 21 kHz ±10% |
| Minimale Impedanz | 130 Ω ±20% |
| Kapazität | 68.000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <3.000 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Halbwertswinkel | 28,5° ±10% bei -3 dB |
| Gehäusewerkstoff | Edelstahl 304 + PI |
| Schutzart | IP68 |
| Gewicht | 12,2 kg ±5% mit 20 m ±0,3 m Kabel |
Elektrische Daten und Kabelspezifikation
Die Sende- und Empfangsstufe muss auf die minimale Impedanz von 130 Ω ±20% und die Kapazität von 68.000 pF ±20% bei 1 kHz abgestimmt sein. Die Spitzenspannung muss unter 3.000 Vpp bleiben.
Das Gewicht von 12,2 kg ±5% gilt für die Ausführung mit 20 m ±0,3 m Kabel.
Anwendungen
- Industrielle Flüssigkeitsdurchflussmesser
- Geschwindigkeitsmessung in Rohrleitungen
- Durchflussüberwachung in der Wasseraufbereitung
- Integrierte Durchflussmessmodule
