产品概述

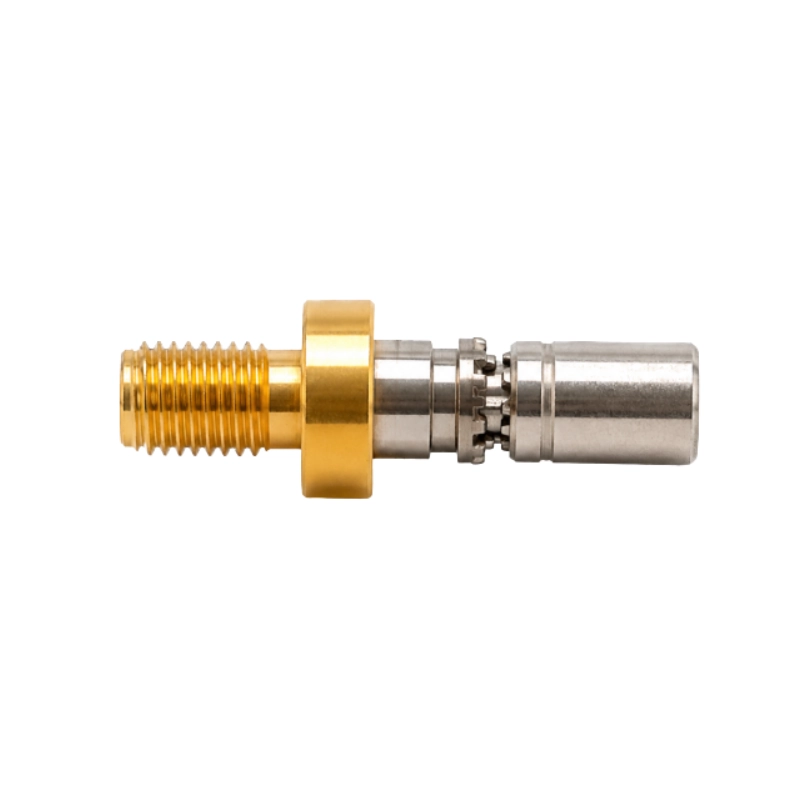

BBFM-Q205K 是一款用于超声气体流量计和气体计量模块的 205 kHz 超声换能器。产品采用钛合金外壳和 M8 螺纹安装结构，可作为声学发射和接收元件集成到气体流量测量系统中。
产品最大工作压力为 10 MPa，工作温度范围为 -40 至 100 ℃，防护等级为 IP68，适用于具有压力、温度和密封要求的气体流量测量设备。
产品特点
- 205 kHz 中心工作频率
- 10 kHz 带宽
- 13° 标称波束角
- 钛合金外壳
- M8 螺纹安装
- 最大工作压力 10 MPa
- -40 至 100 ℃ 工作温度
- IP68 防护等级
技术参数
| 参数 | 数值 |
|---|---|
| 中心工作频率 | 205 kHz ±4% |
| 带宽 | 10 kHz |
| 综合收发灵敏度 | ≥ -67 dB |
| 灵敏度测试条件 | 20 Vp-p，5 个周期，收发距离 5 cm |
| 波束角（-3 dB 全角） | 13° |
| 静电电容 | 290 pF ±20% |
| 最小并联阻抗 | 250 Ω ±30% |
| 最大工作电压 | <200 V，脉冲，占空比 2% |
| 工作温度 | -40 至 100 ℃ |
| 最大工作压力 | 10 MPa |
| 参数测试环境 | 25 ℃ |
结构参数
| 参数 | 数值 |
|---|---|
| 外壳材料 | 钛合金 |
| 安装螺纹 | M8 |
| 最大外径 | 14 mm |
| 总长度 | 40 mm |
| 防护等级 | IP68 |
典型应用
- 超声气体流量计
- 气体流量测量模块
- 工业气体计量设备
- OEM 超声气体测量系统
