Descripción del producto

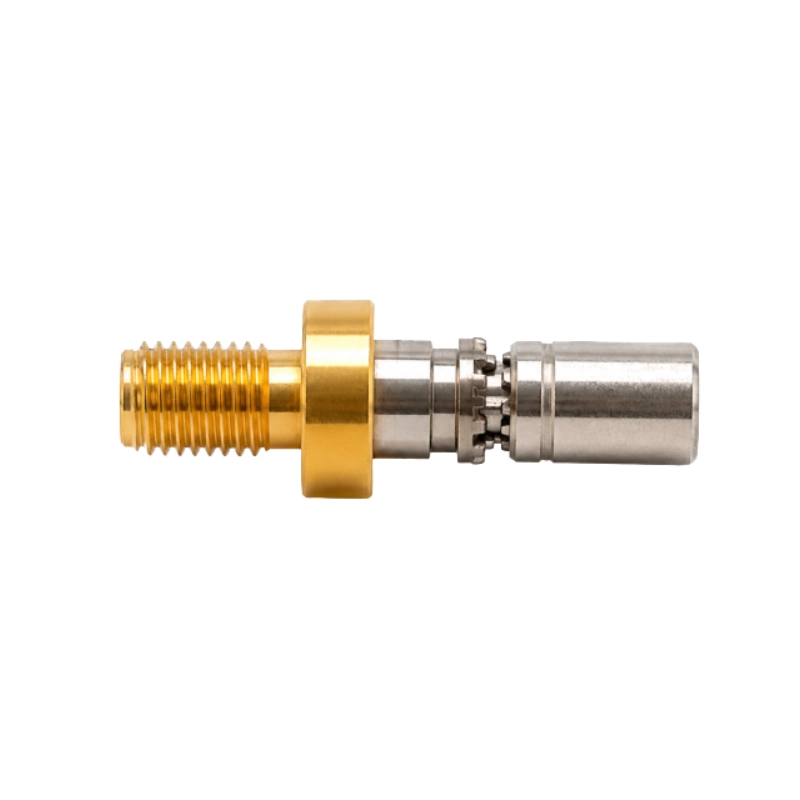

BBFM-Q205K es un transductor ultrasónico de 205 kHz para caudalímetros ultrasónicos de gas y módulos de medición de gas. Incorpora carcasa de aleación de titanio y estructura de montaje roscada M8, y puede integrarse como elemento acústico de transmisión y recepción en sistemas de medición de caudal de gas.
El transductor admite una presión máxima de trabajo de 10 MPa, un rango de temperatura de -40 a 100 °C y protección IP68. Es adecuado para equipos de medición de caudal de gas con requisitos de presión, temperatura y estanqueidad.
Características principales
- Frecuencia central de trabajo de 205 kHz
- Ancho de banda de 10 kHz
- Ángulo de haz nominal de 13°
- Carcasa de aleación de titanio
- Montaje roscado M8
- Presión máxima de trabajo de 10 MPa
- Temperatura de trabajo de -40 a 100 °C
- Protección IP68
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencia central de trabajo | 205 kHz ±4% |
| Ancho de banda | 10 kHz |
| Sensibilidad combinada de transmisión y recepción | ≥ -67 dB |
| Condiciones de prueba de sensibilidad | 20 Vp-p, 5 ciclos, 5 cm de distancia entre transmisor y receptor |
| Ángulo del haz (-3 dB, ángulo completo) | 13° |
| Capacitancia | 290 pF ±20% |
| Impedancia paralela mínima | 250 Ω ±30% |
| Tensión máxima de trabajo | <200 V, pulso, ciclo de trabajo del 2% |
| Temperatura de trabajo | -40 a 100 °C |
| Presión máxima de trabajo | 10 MPa |
| Temperatura de prueba de parámetros | 25 °C |
Especificaciones mecánicas
| Parámetro | Valor |
|---|---|
| Material de la carcasa | Aleación de titanio |
| Rosca de montaje | M8 |
| Diámetro exterior máximo | 14 mm |
| Longitud total | 40 mm |
| Grado de protección | IP68 |
Aplicaciones típicas
- Caudalímetros ultrasónicos de gas
- Módulos de medición de caudal de gas
- Equipos industriales de medición de gas
- Sistemas OEM de medición ultrasónica de gas
