Présentation du produit

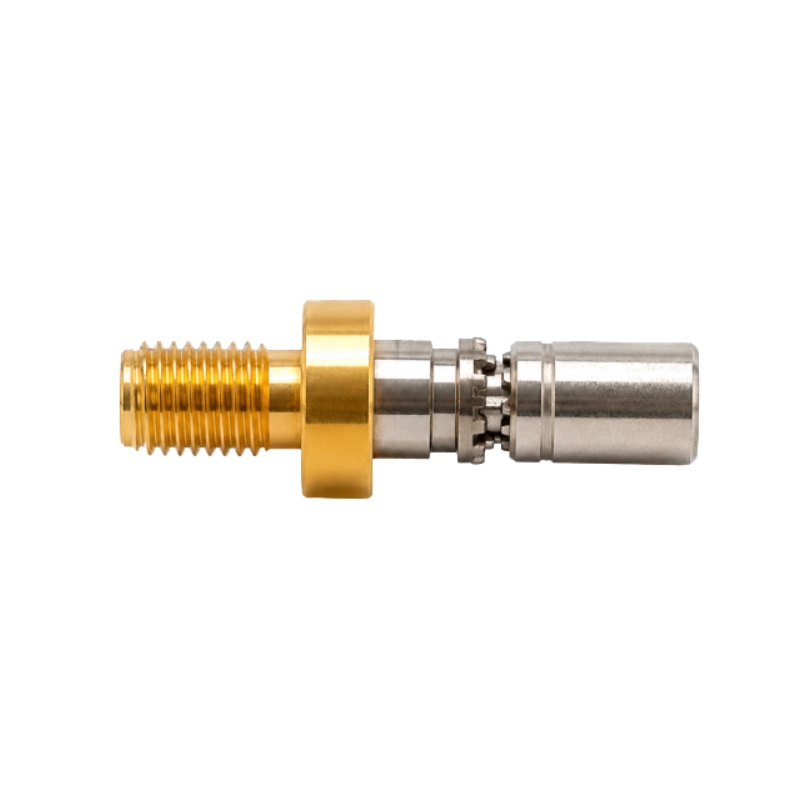

Le BBFM-Q205K est un transducteur ultrasonore de 205 kHz destiné aux débitmètres à gaz et aux modules de comptage. Son boîtier en alliage de titane et son montage fileté M8 permettent son intégration comme élément acoustique d’émission et de réception dans les systèmes de mesure du débit gazeux.
Le transducteur supporte une pression de service maximale de 10 MPa, une température de -40 à 100 °C et une protection IP68. Il convient aux équipements de mesure de gaz soumis à des exigences de pression, de température et d’étanchéité.
Caractéristiques principales
- Fréquence centrale de service de 205 kHz
- Bande passante de 10 kHz
- Angle de faisceau nominal de 13°
- Boîtier en alliage de titane
- Montage fileté M8
- Pression de service maximale de 10 MPa
- Température de service de -40 à 100 °C
- Protection IP68
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 205 kHz ±4 % |
| Bande passante | 10 kHz |
| Sensibilité combinée émission/réception | ≥ -67 dB |
| Conditions d’essai de sensibilité | 20 V crête à crête, 5 cycles, distance émetteur-récepteur de 5 cm |
| Angle du faisceau (-3 dB, angle total) | 13° |
| Capacité | 290 pF ±20 % |
| Impédance parallèle minimale | 250 Ω ±30 % |
| Tension de service maximale | <200 V, impulsions, rapport cyclique 2 % |
| Température de service | -40 à 100 °C |
| Pression de service maximale | 10 MPa |
| Température d’essai des paramètres | 25 °C |
Caractéristiques mécaniques
| Paramètre | Valeur |
|---|---|
| Matériau du boîtier | Alliage de titane |
| Filetage de montage | M8 |
| Diamètre extérieur maximal | 14 mm |
| Longueur totale | 40 mm |
| Indice de protection | IP68 |
Applications typiques
- Débitmètres à gaz ultrasonores
- Modules de mesure du débit de gaz
- Équipements industriels de comptage de gaz
- Systèmes OEM de mesure ultrasonore des gaz
