Produktübersicht

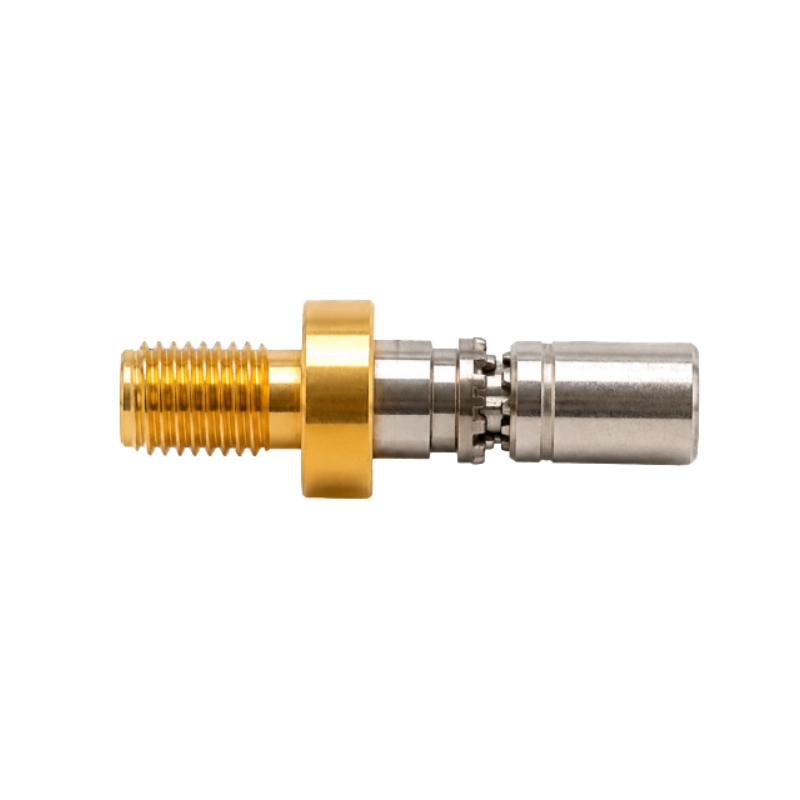

BBFM-Q205K ist ein 205-kHz-Ultraschallwandler für Ultraschall-Gasdurchflussmesser und Gasmessmodule. Er verfügt über ein Gehäuse aus Titanlegierung und eine M8-Gewindemontage und kann als akustisches Sende- und Empfangselement in Gasdurchfluss-Messsysteme integriert werden.
Der Wandler unterstützt einen maximalen Arbeitsdruck von 10 MPa, einen Betriebstemperaturbereich von -40 bis 100 °C und IP68-Schutz. Er eignet sich für Gasdurchfluss-Messgeräte mit Anforderungen an Druck, Temperatur und Abdichtung.
Hauptmerkmale
- 205 kHz zentrale Arbeitsfrequenz
- 10 kHz Bandbreite
- 13° nominaler Strahlwinkel
- Gehäuse aus Titanlegierung
- M8-Gewindemontage
- Maximaler Arbeitsdruck von 10 MPa
- -40 bis 100 °C Betriebstemperatur
- IP68-Schutz
Technische Daten
| Parameter | Wert |
|---|---|
| Zentrale Arbeitsfrequenz | 205 kHz ±4% |
| Bandbreite | 10 kHz |
| Kombinierte Sende- und Empfangsempfindlichkeit | ≥ -67 dB |
| Prüfbedingungen für Empfindlichkeit | 20 Vp-p, 5 Zyklen, 5 cm Abstand zwischen Sender und Empfänger |
| Strahlwinkel (-3 dB Vollwinkel) | 13° |
| Kapazität | 290 pF ±20% |
| Minimaler Parallelwiderstand | 250 Ω ±30% |
| Maximale Betriebsspannung | <200 V, Puls, 2% Tastgrad |
| Betriebstemperatur | -40 bis 100 °C |
| Maximaler Arbeitsdruck | 10 MPa |
| Parameter-Prüftemperatur | 25 °C |
Mechanische Daten
| Parameter | Wert |
|---|---|
| Gehäusematerial | Titanlegierung |
| Montagegewinde | M8 |
| Maximaler Außendurchmesser | 14 mm |
| Gesamtlänge | 40 mm |
| Schutzart | IP68 |
Typische Anwendungen
- Ultraschall-Gasdurchflussmesser
- Gasdurchfluss-Messmodule
- Industrielle Gasmessgeräte
- OEM-Systeme zur Ultraschall-Gasmessung
