BBFM-Q200K-C 外贴式超声波流量测量换能器

BBFM-Q200K-C 外贴式超声波流量测量换能器

无需管道开孔的外贴式流量测量

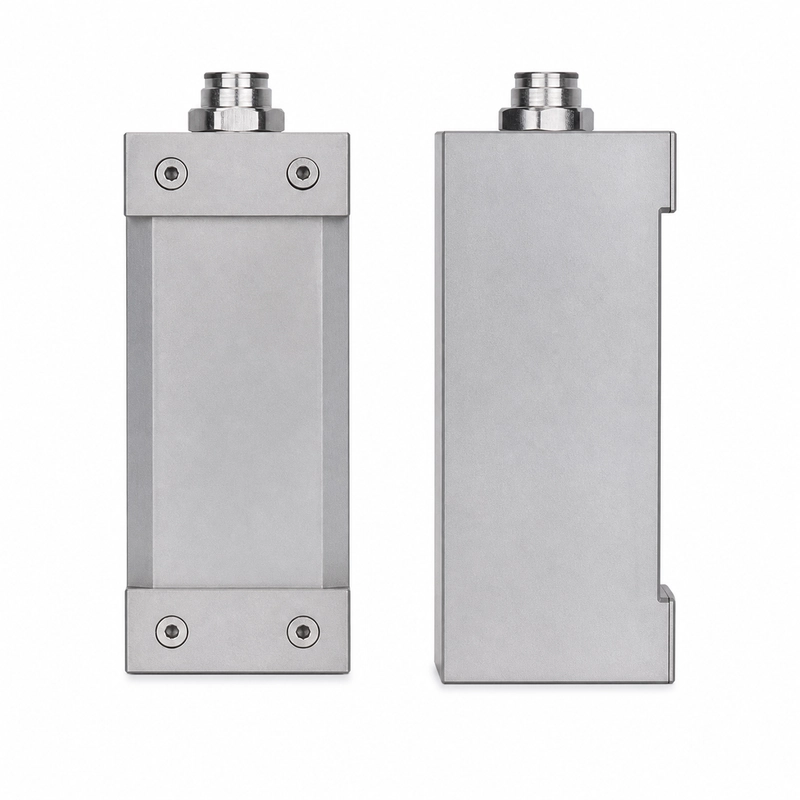

BBFM-Q200K-C 是一款中心频率为 200 kHz 的外贴式超声波流量测量换能器,用于从管道外部耦合的超声流量计,适用于管网流量监测、临时流量测试和不便开孔的管道测量。

产品工作温度为 -40~+80℃,工作压力不超过 3 kgf 或 0.3 MPa,防护等级为 IP68。

主要技术参数

参数 技术指标
型号 BBFM-Q200K-C
中心频率 200 kHz ±5%
最小阻抗 500 Ω ±20%
电容量 4,300 pF ±20%(1 kHz)
工作电压 峰值电压 <1,500 Vpp
工作温度 -40~+80℃
工作压力 ≤3 kgf 或 0.3 MPa
外壳材质 304 不锈钢与 PEEK
防护等级 IP68

流量测量用途

  • 外夹式超声波流量计
  • 管网流量监测
  • 临时流量测试
  • 不便开孔的管道
