Medición externa de caudal sin perforar la tubería

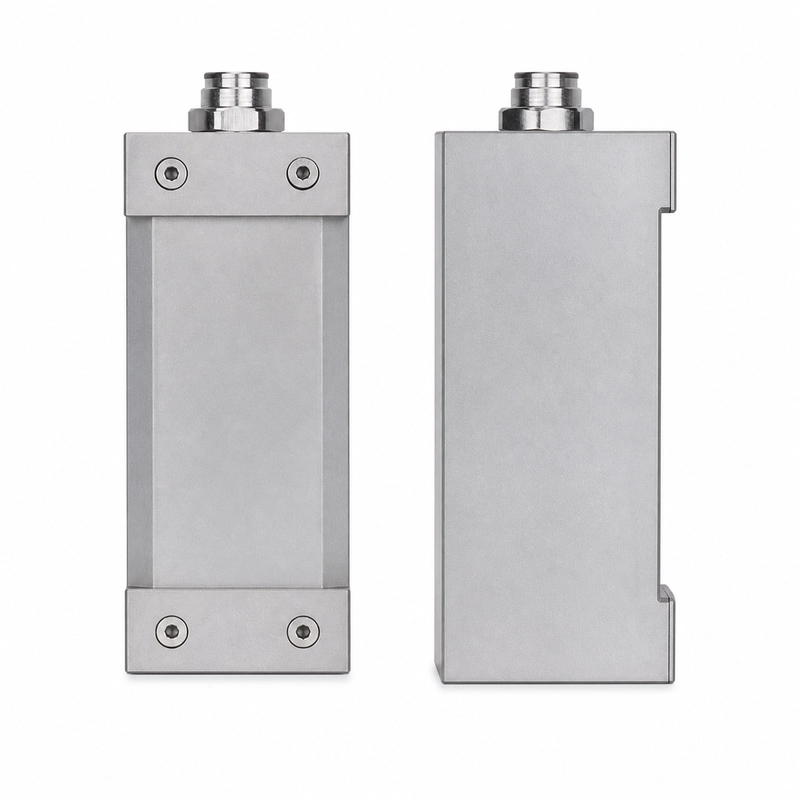

El BBFM-Q200K-C es un transductor ultrasónico clamp-on de 200 kHz para medir caudal. Se acopla al exterior de la tubería y está destinado a caudalímetros no intrusivos, monitorización de redes, pruebas temporales y tuberías en las que no conviene realizar perforaciones.
Está especificado para temperaturas de -40 a +80°C, presiones de hasta 3 kgf o 0,3 MPa y grado de protección IP68.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q200K-C |
| Frecuencia central | 200 kHz ±5% |
| Impedancia mínima | 500 Ω ±20% |
| Capacitancia | 4 300 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1 500 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Materiales de la carcasa | Acero inoxidable 304 y PEEK |
| Grado de protección | IP68 |
Aplicaciones de medición de caudal
- Caudalímetros ultrasónicos clamp-on
- Monitorización de caudal en redes de tuberías
- Pruebas temporales de caudal
- Tuberías en las que no se desea practicar orificios
