Externe Durchflussmessung ohne Öffnen der Rohrleitung

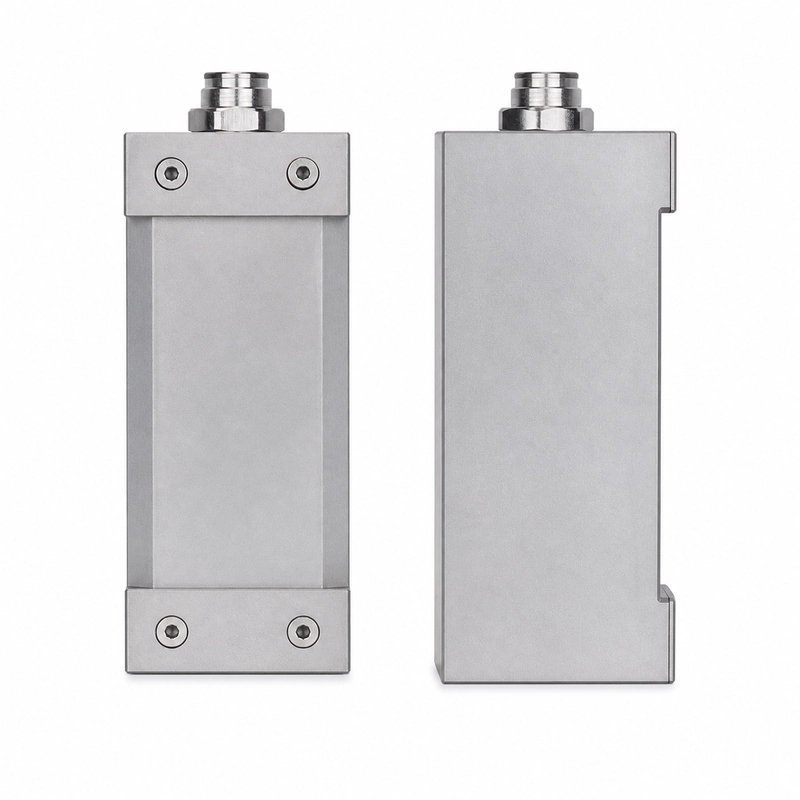

Der BBFM-Q200K-C ist ein externer 200-kHz-Ultraschallwandler zur Durchflussmessung. Er wird außen an die Rohrleitung gekoppelt und ist für Clamp-On-Durchflussmesser, die Überwachung von Rohrnetzen, temporäre Messungen und Anwendungen vorgesehen, bei denen keine Rohröffnung gewünscht ist.
Spezifiziert sind -40 bis +80°C, ein Druck bis 3 kgf oder 0,3 MPa und Schutzart IP68.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q200K-C |
| Mittenfrequenz | 200 kHz ±5% |
| Minimale Impedanz | 500 Ω ±20% |
| Kapazität | 4.300 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | ≤3 kgf oder 0,3 MPa |
| Gehäusewerkstoffe | Edelstahl 304 und PEEK |
| Schutzart | IP68 |
Anwendungen der Durchflussmessung
- Clamp-On-Ultraschall-Durchflussmesser
- Durchflussüberwachung in Rohrnetzen
- Temporäre Durchflussprüfungen
- Rohrleitungen, bei denen keine Öffnung gewünscht ist
